MessagePosté le: Sam 11 Juin - 08:14 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

J'ai fait un effort et j'ai trouvé un moyen de poster des photos afin de vous montrer le déroulement de mon projet, qui à l(heure actuelle est bien engagé, à savoir la transformation de mon Ford ranger avec une cellule de vie;

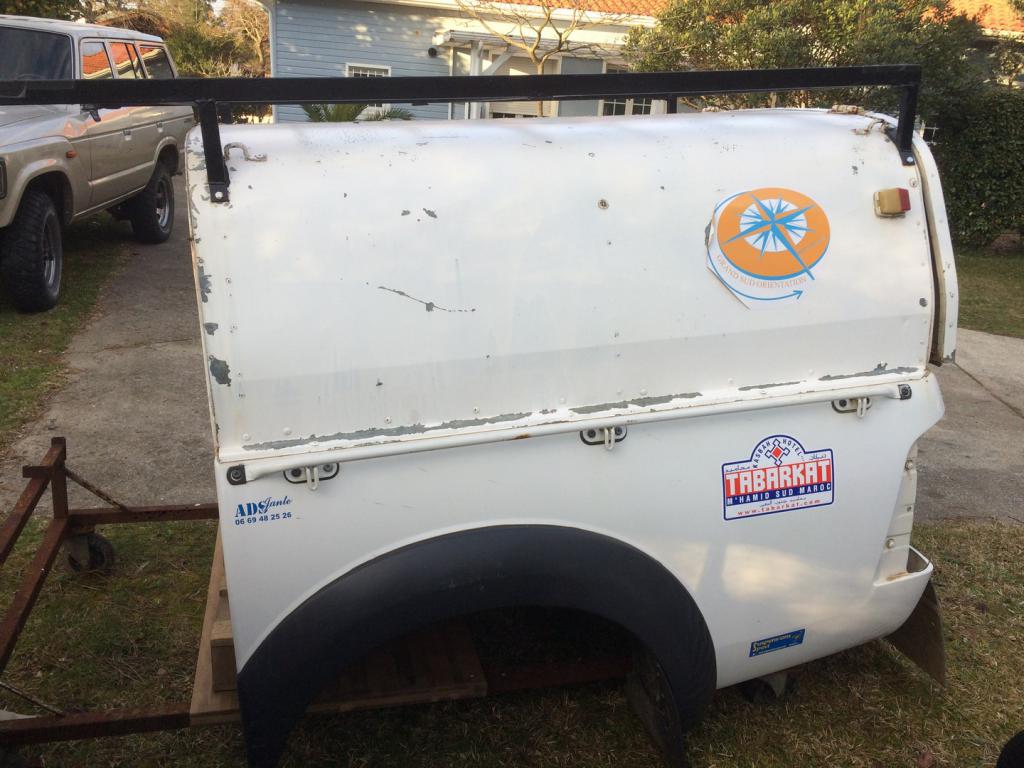

Donc première étape on vire la caisse arrière, très lourde, qui à vécu mais encore en bon état !

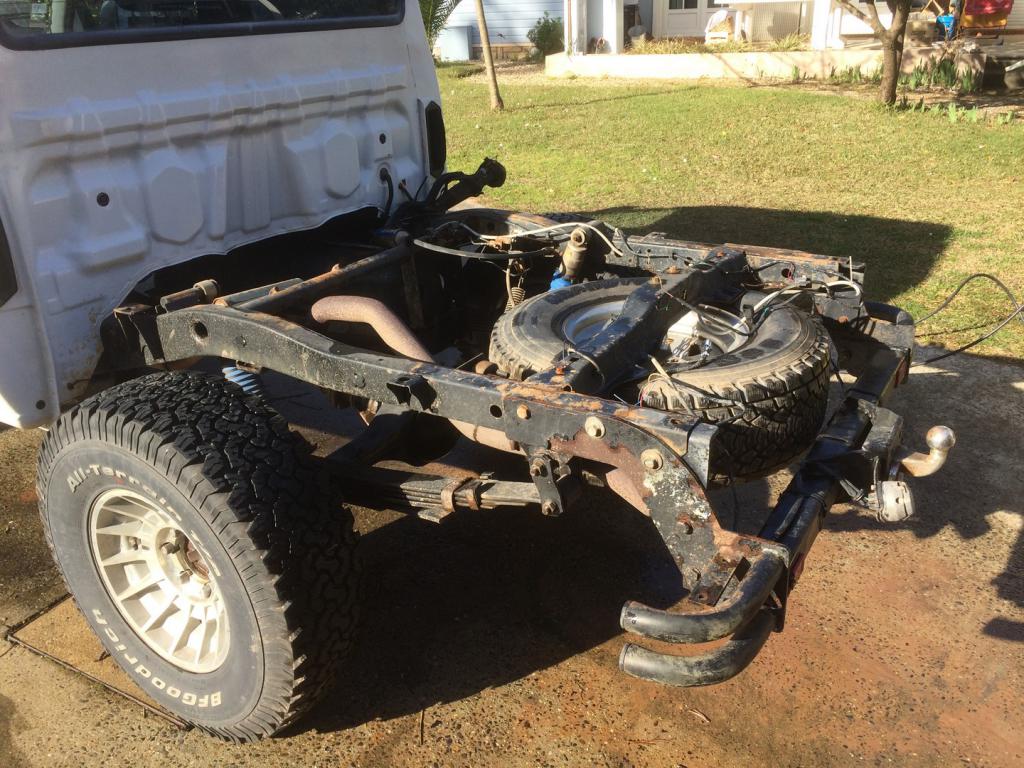

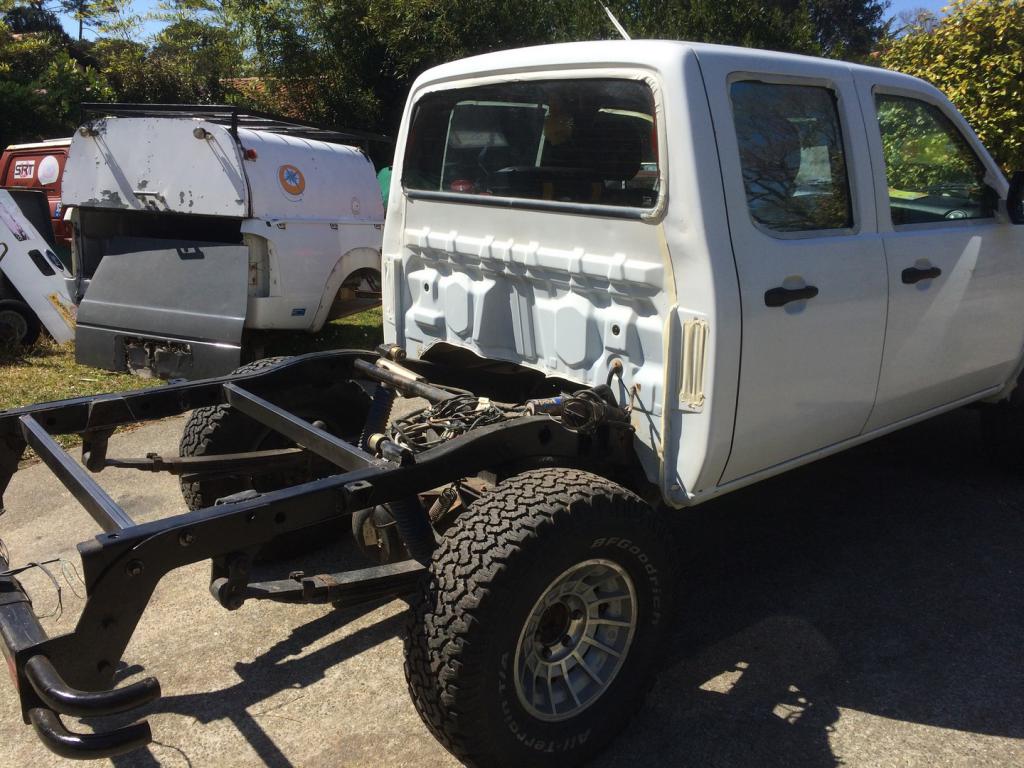

Dépose et lavage du châssis!

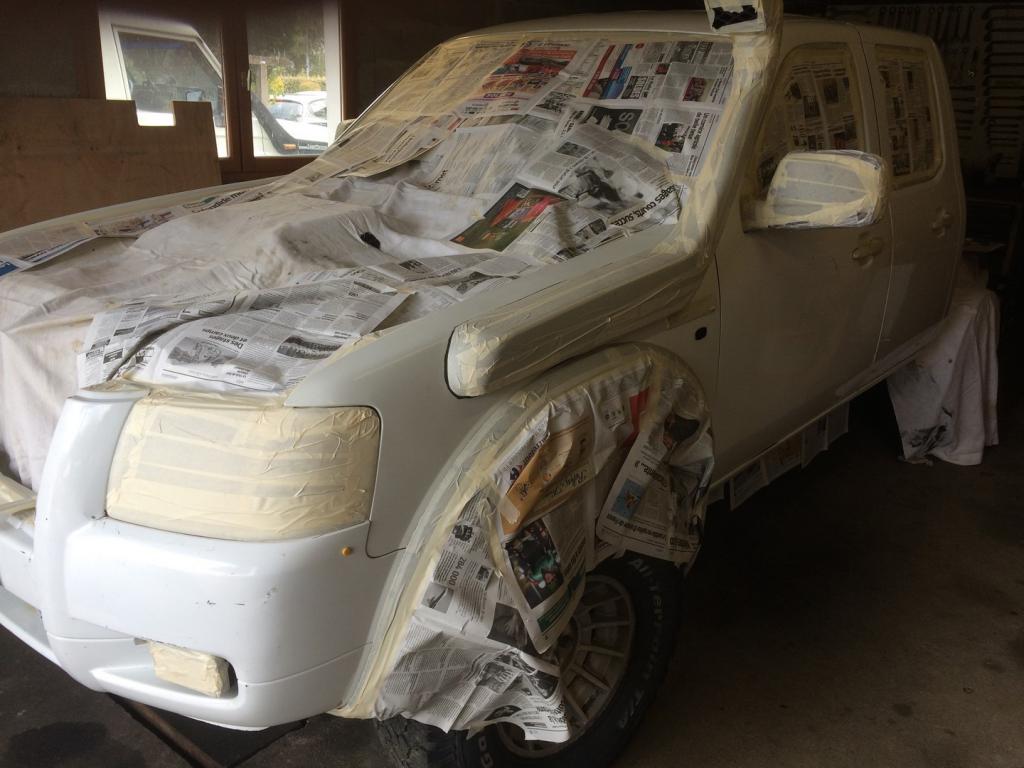

Avant toute chose, vu que la peinture d'origine commençait à passer, on va commencer par lui donner un nouveau look!

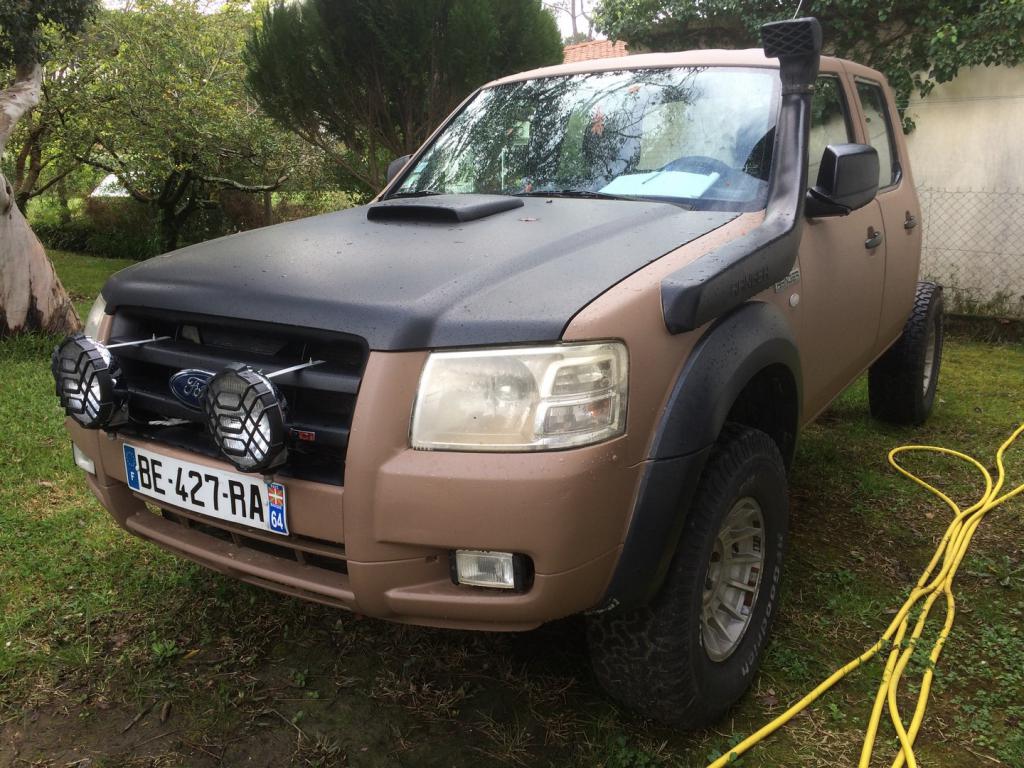

Tadaaaa!!! Pas mal non ?

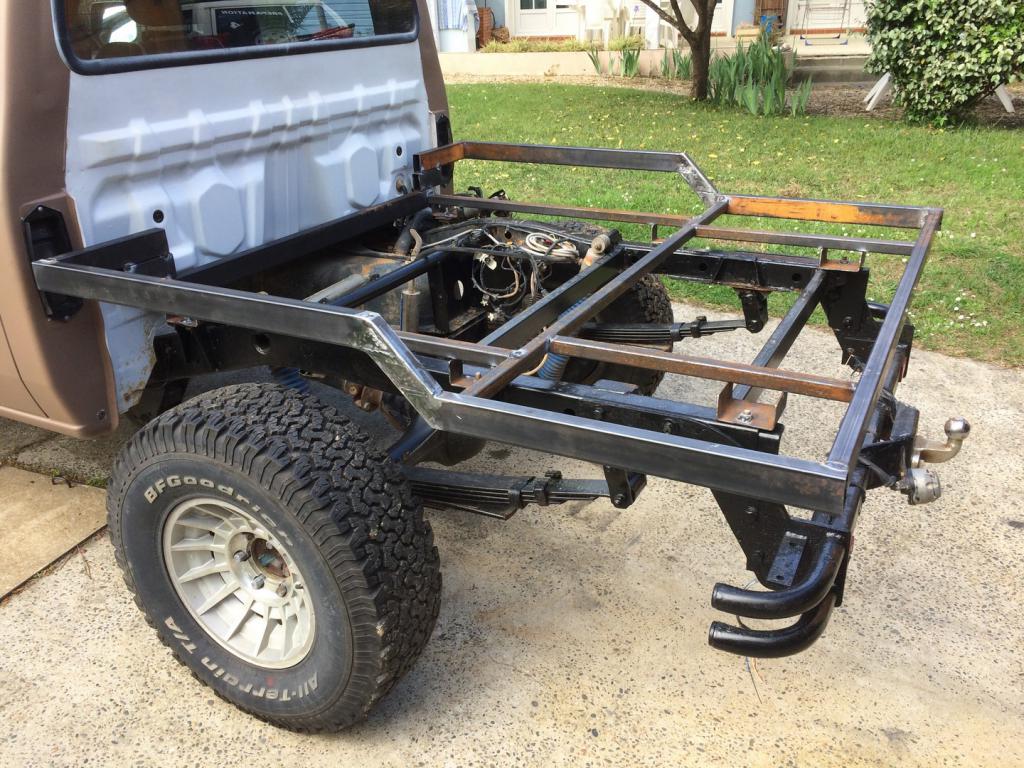

Après moultes tergiversations et prises de têtes, il a fallu prendre une décision pour commencer la base: c'est à dire le plateau !



Le challenge est de faire solide, réparable facilement et le plus léger possible .



On continue avec la dépose de la traverse arrière, fabrication et soudure de deux traverses afin de la remplacer et supporter la nourrice d'eau potable.

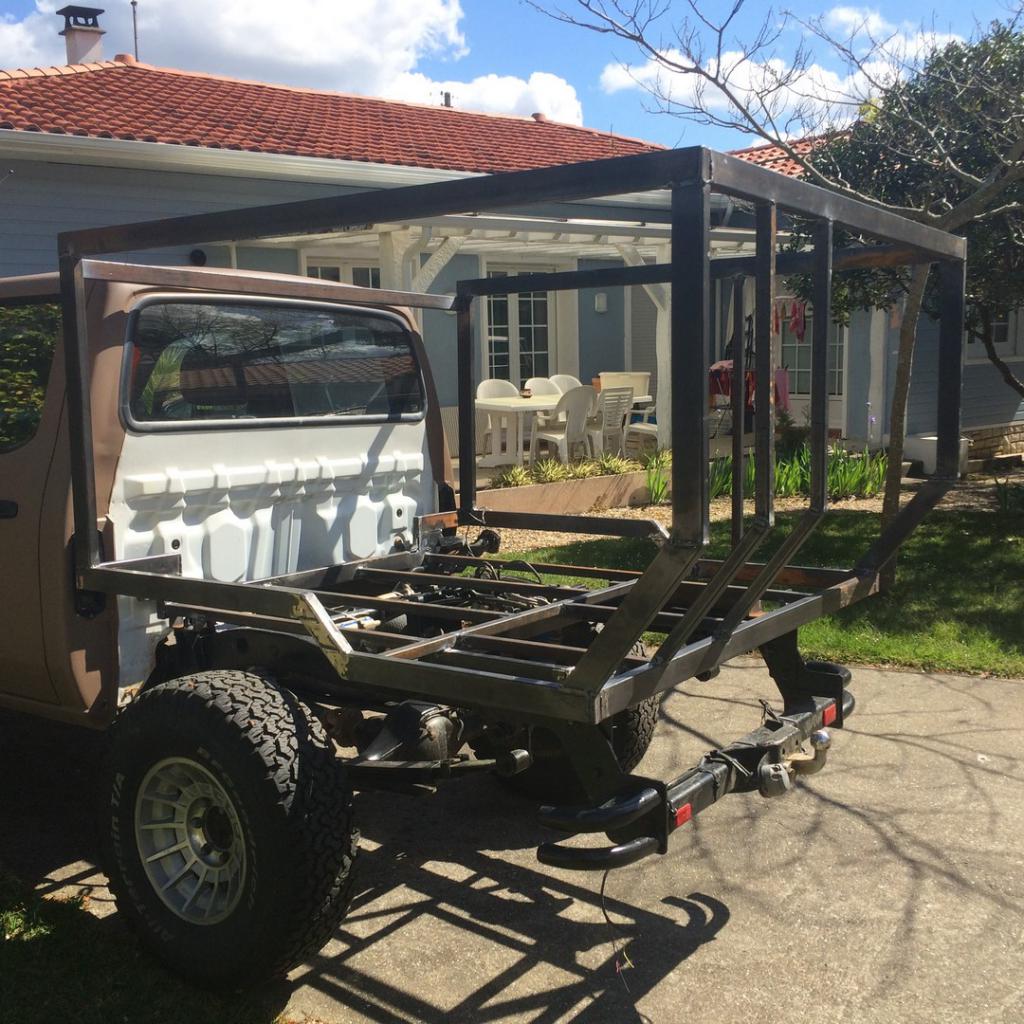

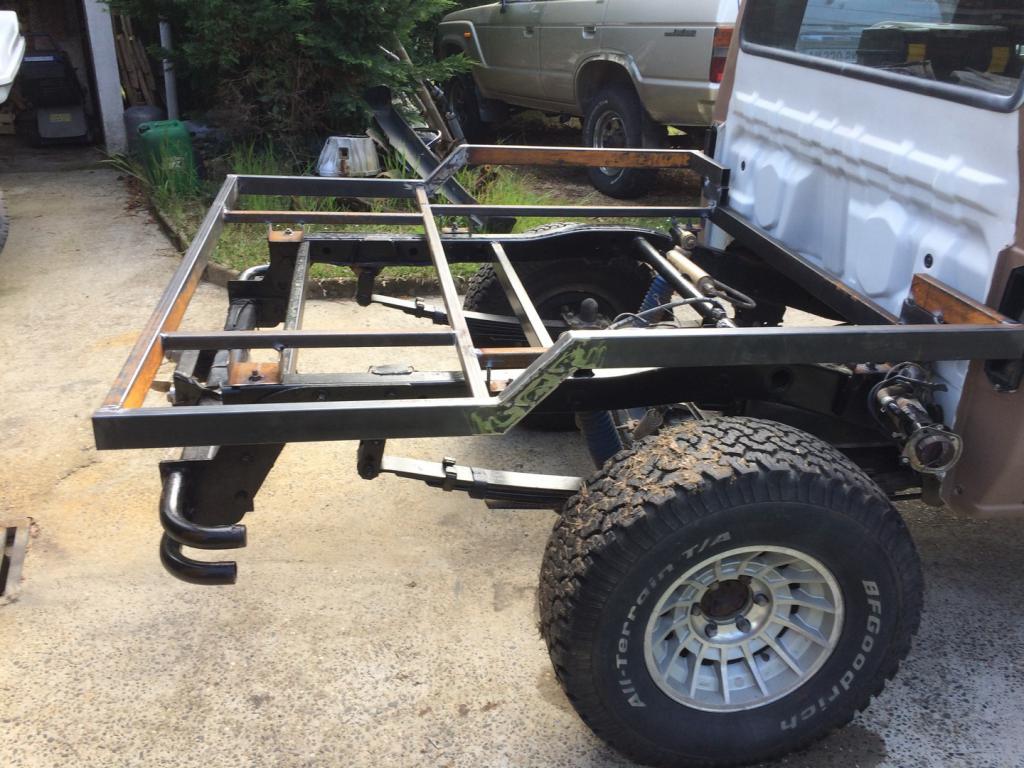

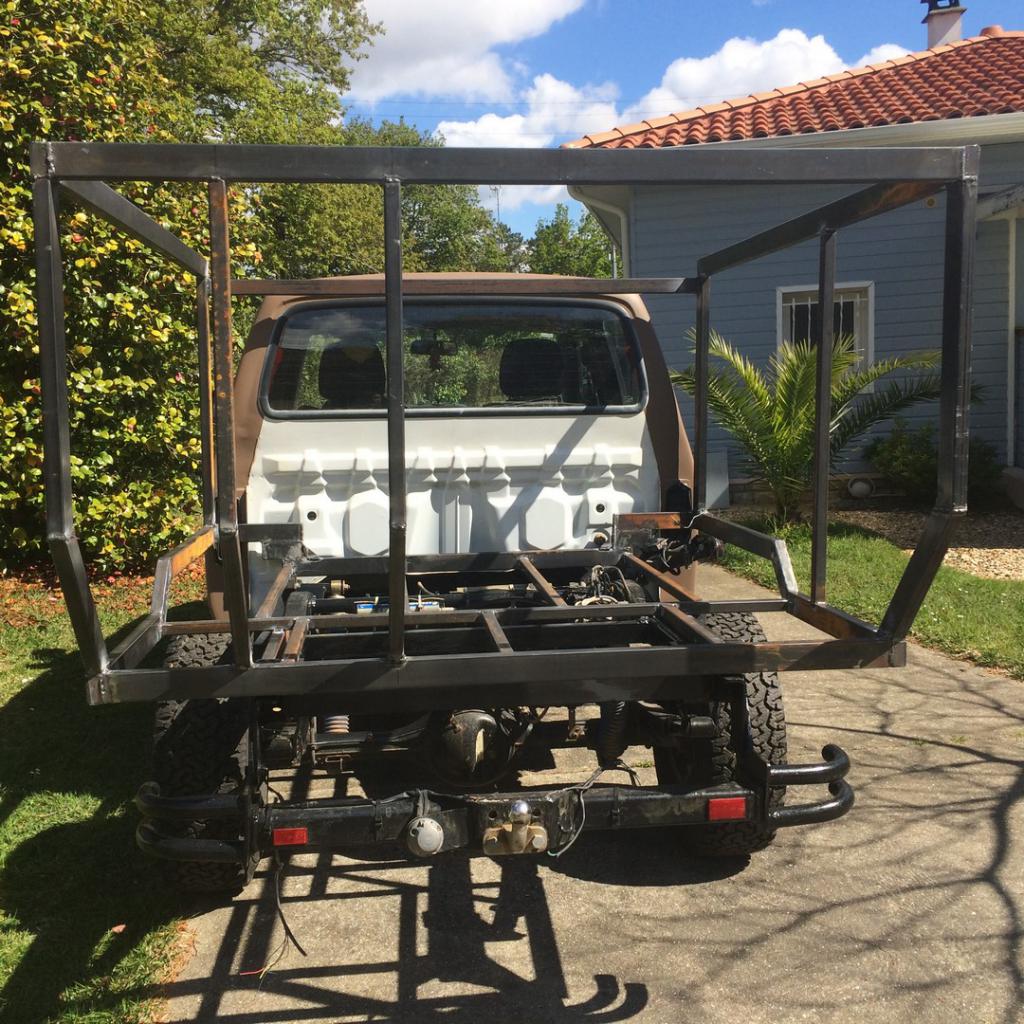

Le squelette prend forme !


Vue par l'arrière avec les renforts du support de la roue de secours: il faut bien la loger quelque part; pas comme certains dans la caisse !

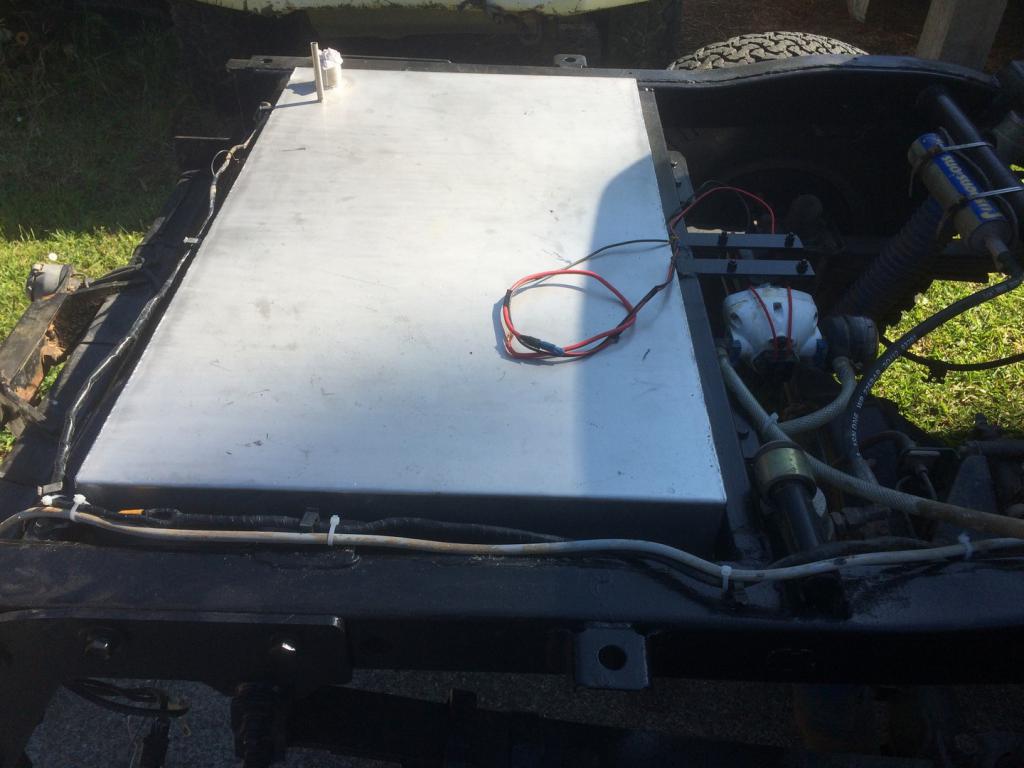

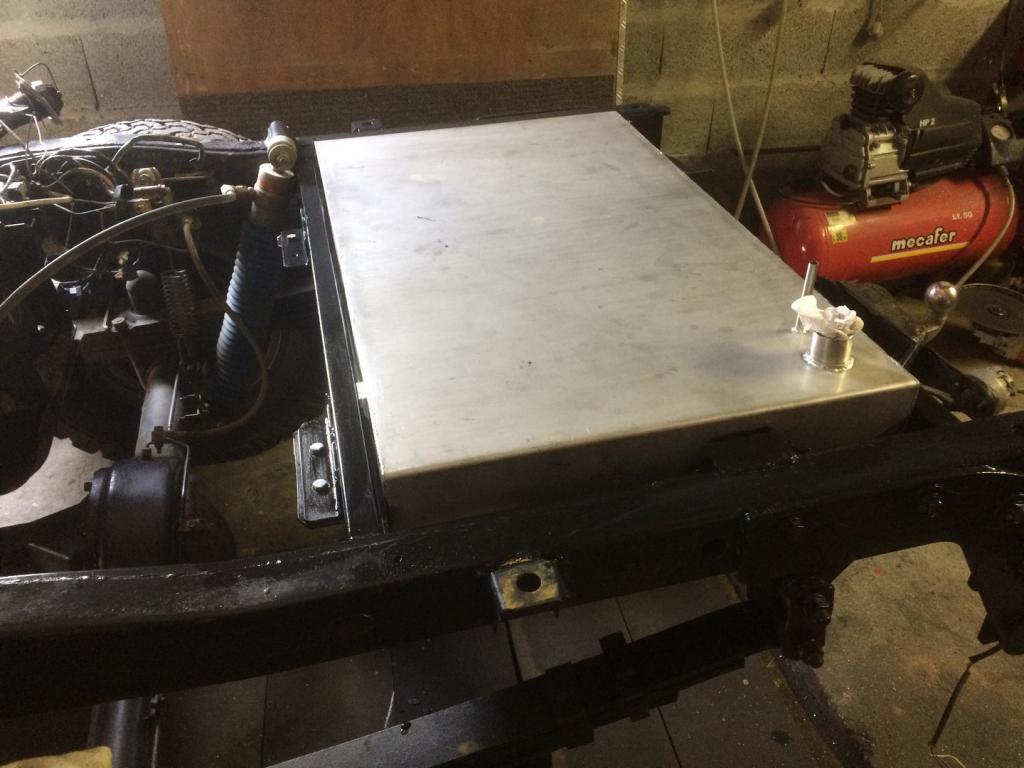

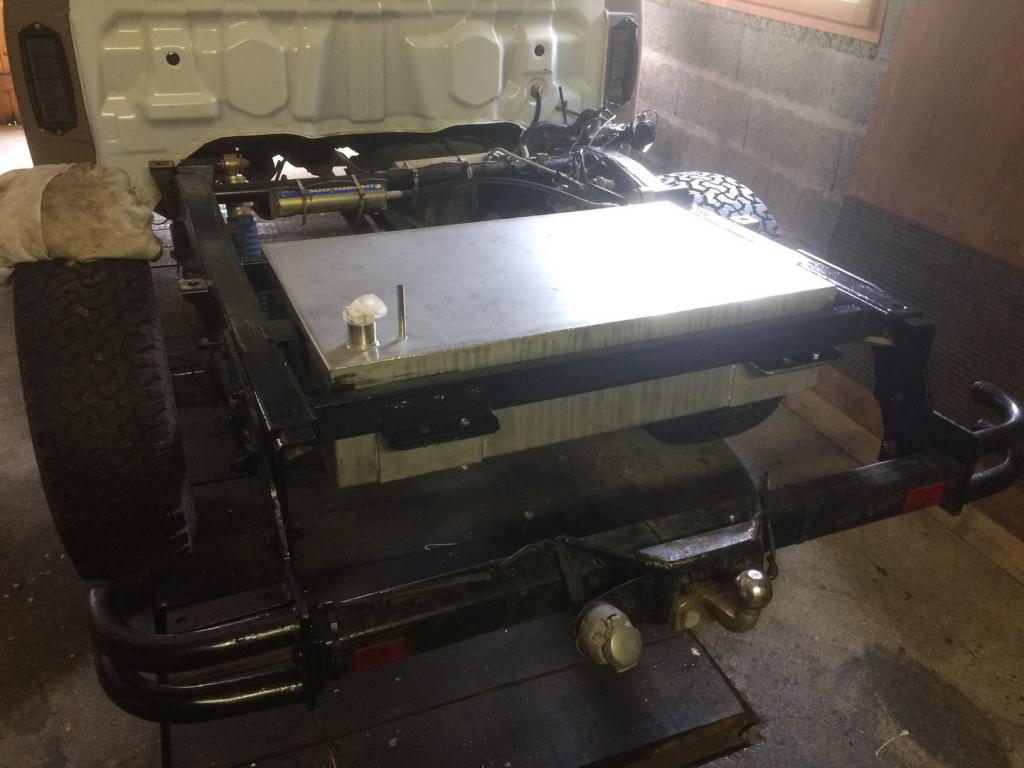

La nourrice est arrivée, présentation, essais fabrications des supports soudure et boulonnage, c'est pas mal. Pour info, après réflexion et conseil du chaudronnier, nous avons décidé de la fabriquer en inox, pour préserver le gout de l'eau et la longévité de la nourrice.


Détail des supports et du réservoir.


Fixation de la pompe au plus prés du réservoir .

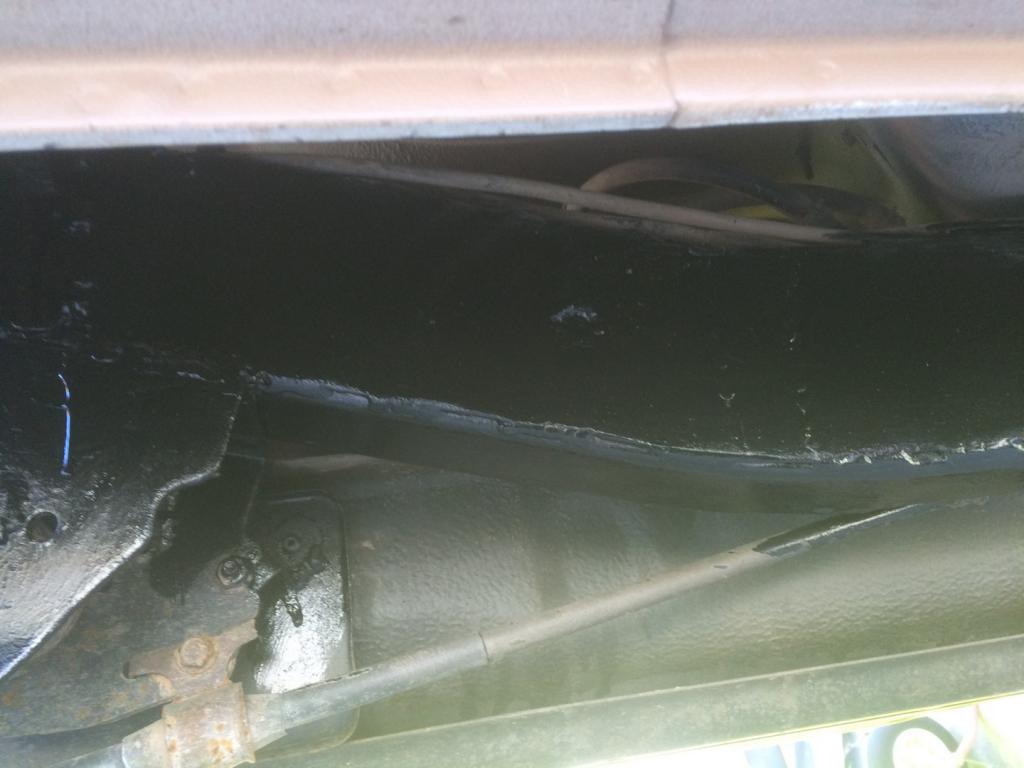

Au vu des déboires des routards en PU: le chassis à la facheuse habitude de se casser au niveau des cols de cygnes juste avant les ancrages des mains de lames de ressort : je pose une plaque de tôle ép 4 mm et soudée bouchonnée; ça devrait le faire.


Pose et soudure des fixations du porte roue de secours.Et peinture du squelette qui commence à se présenter sous sa forme définitive.
[url=http://mapassionle4x4.vraiforum.com/image/110/e/4/3/img_1879-copier--4fa07f2
.jpg.htm]
[/url]

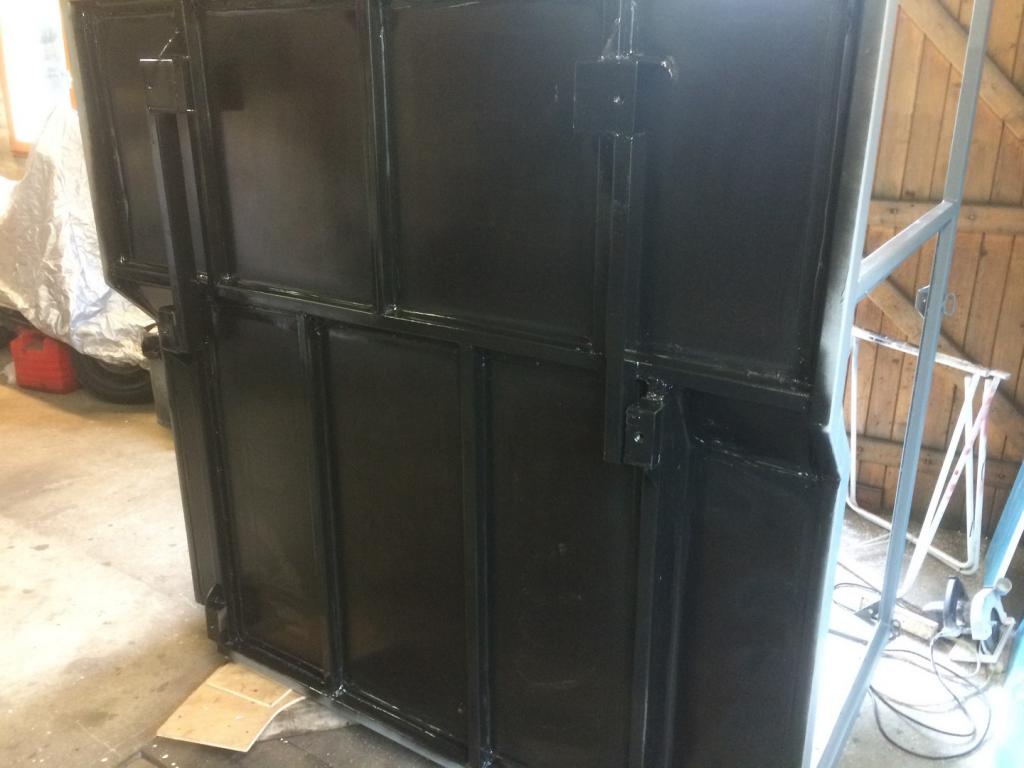

Pose du plancher, vissé et collé, étanchéité et peinture sous caisse.


Voilà ou j'en suis pour le moment ; actuellement c'est atelier découpe de panneaux carrosserie et poses des ouvrants latéraux.
La suite au prochain numéro.
_________________
ça va s'arranger!
Revenir en haut
Publicité






MessagePosté le: Sam 11 Juin - 08:14 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Escanogat


Hors ligne

Inscrit le: 30 Jan 2012
Messages: 1 559
Localisation: Sainte Eulalie en Born
Masculin Gémeaux (21mai-20juin)
Point(s): 1 943
Moyenne de points: 1,25

MessagePosté le: Sam 11 Juin - 11:41 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

Super boulot de titan , j'adore la peinture. Tu as bien fais de construire le réservoir en inox  , l'aluminium ne se prête pas du tout  pour ça. Ton engin il va être super chouette .
_________________
My name is Joe ...G.I.Joe.
Revenir en haut
patrick44
Administrateur

Hors ligne

Inscrit le: 23 Nov 2011
Messages: 1 458
Localisation: loire atlantique
Masculin Vierge (24aoû-22sep)
Point(s): 7 003
Moyenne de points: 4,80

MessagePosté le: Dim 12 Juin - 08:22 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

Du cousu main belle peinture sur le camion et beau travaille pour la cellule je suis attentivement le post.

_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 950
Localisation: labenne
Masculin
Point(s): 1 195
Moyenne de points: 1,26

MessagePosté le: Dim 12 Juin - 12:48 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

Les dernières news!

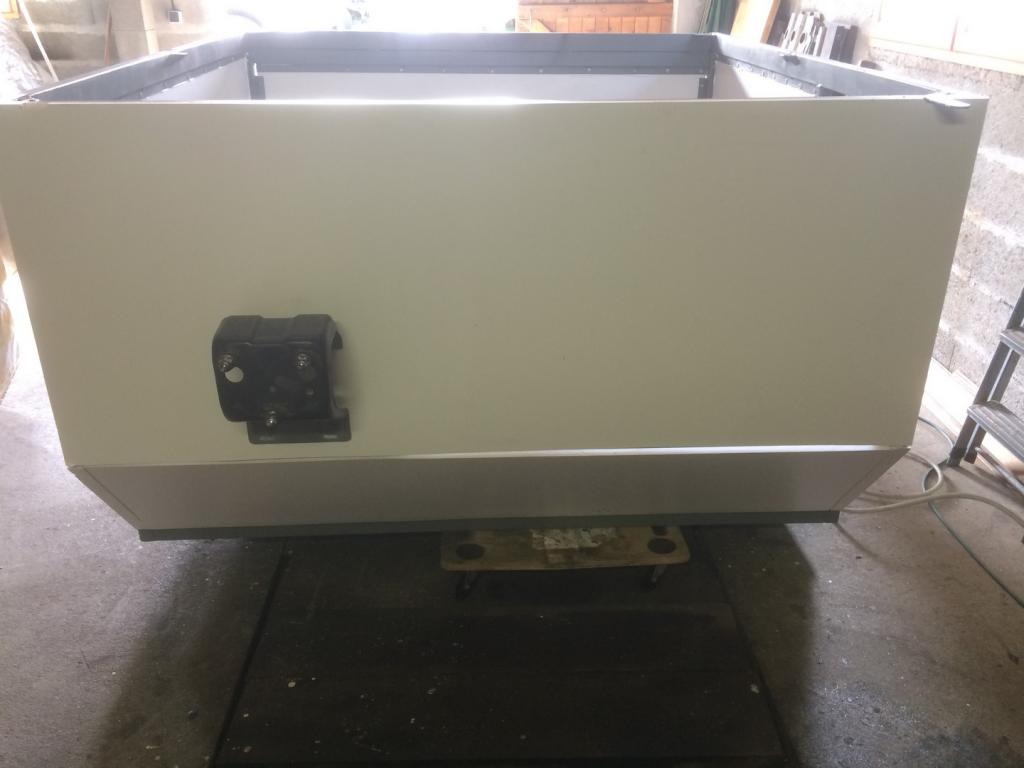

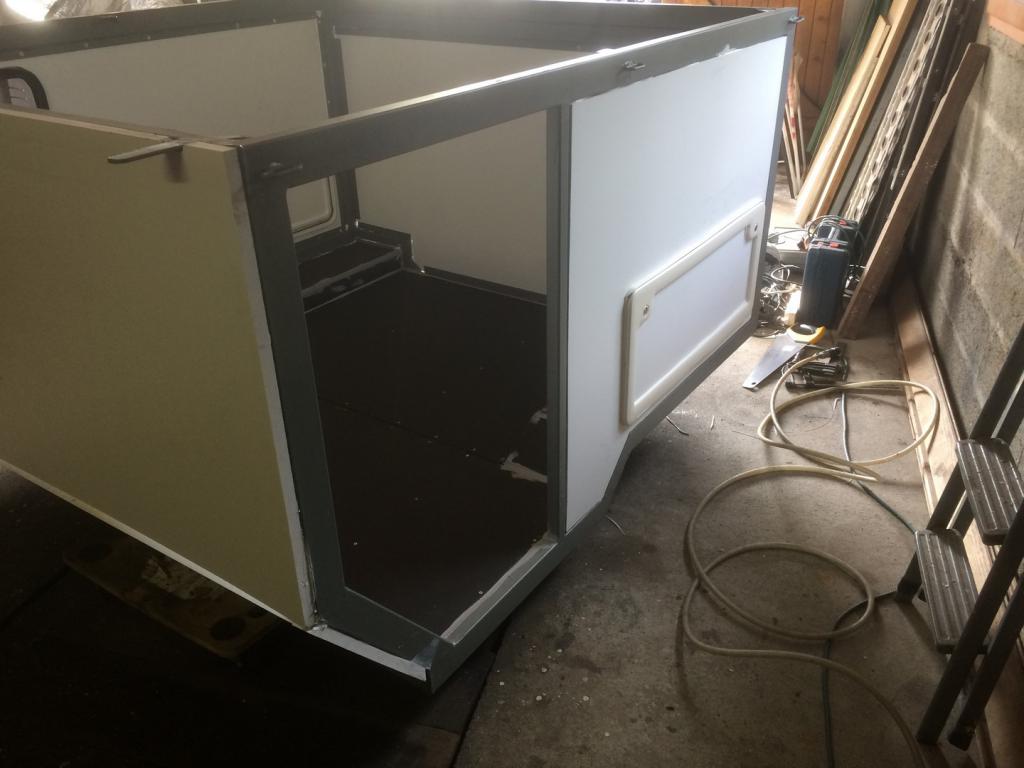

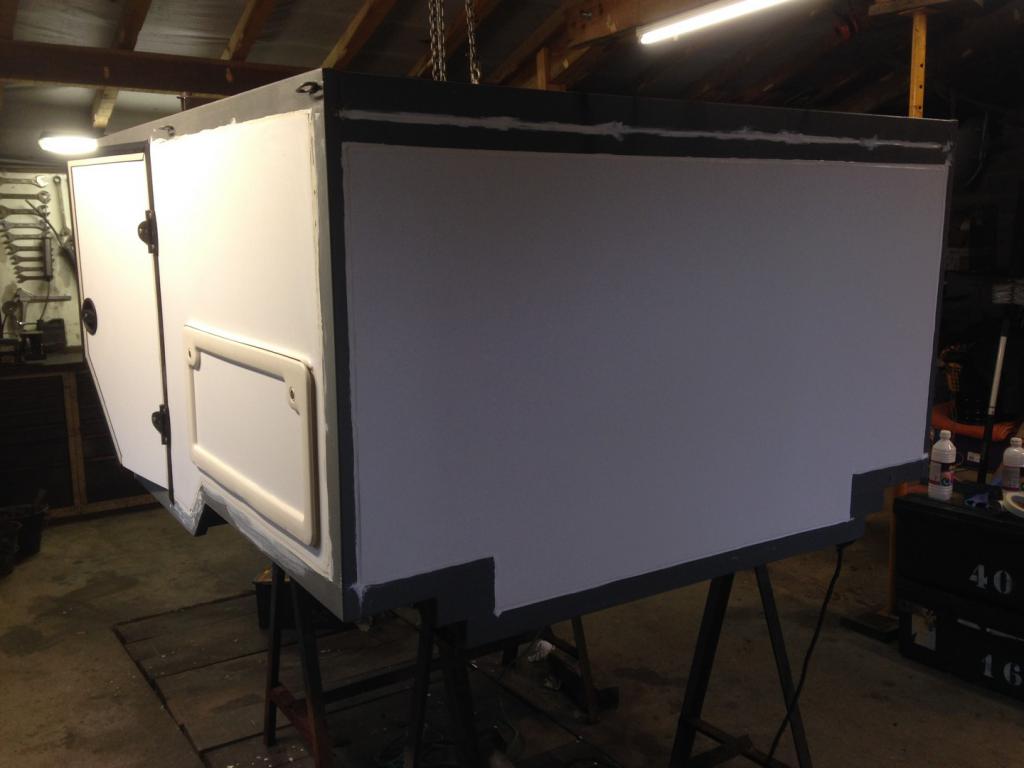

Les panneaux posés ,


Pesée: pff 220 kgs!

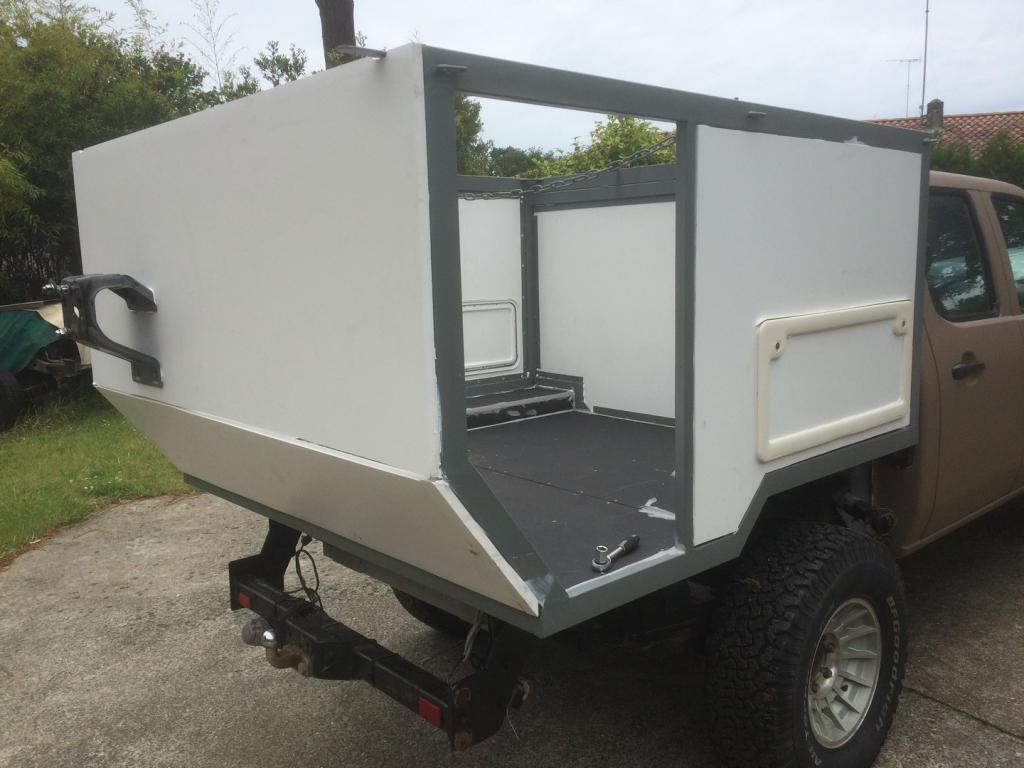

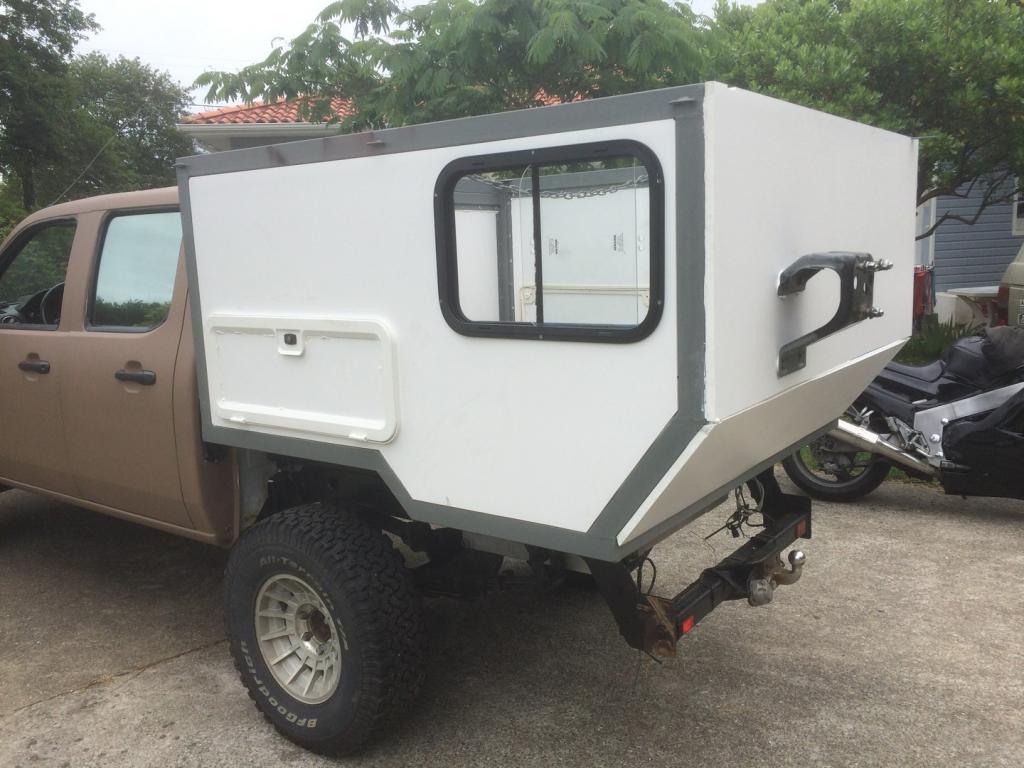

Pose à blanc la suspension n'a même pas bronché !

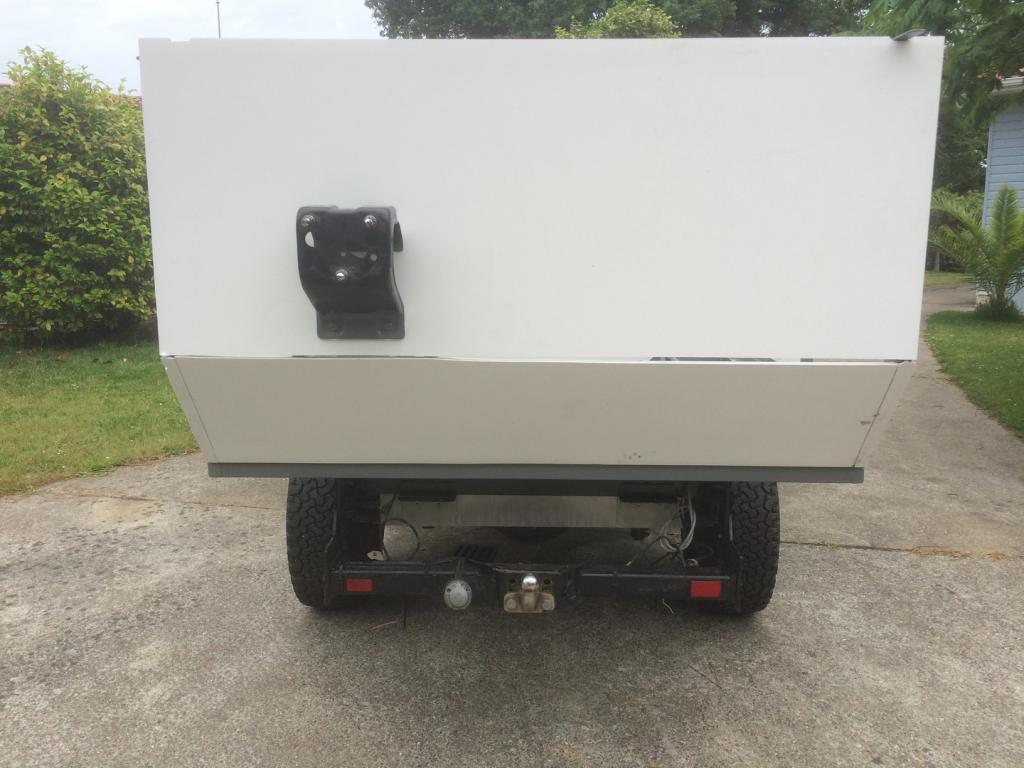

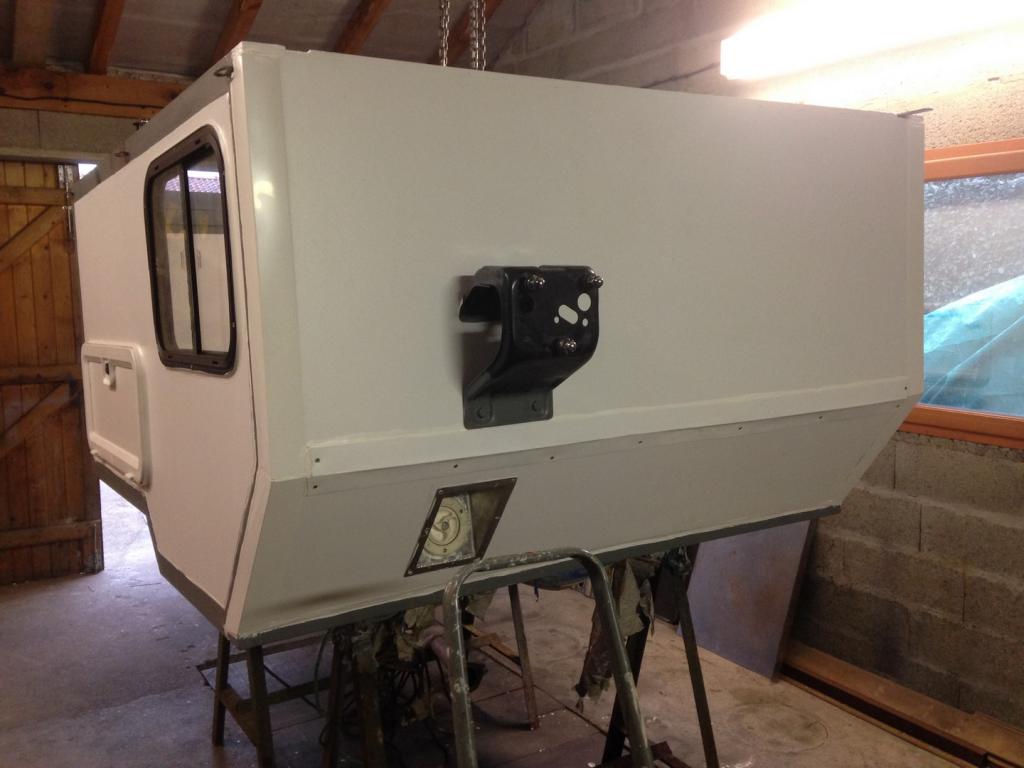

C'est un peu imposant vu de l'arrière, mais pas le choix !


On va laisser sécher un peu et on reprendra plus tard dans la semaine, il y a les voitures de course à préparer pour Octobre !
_________________
ça va s'arranger!
Revenir en haut
Escanogat


Hors ligne

Inscrit le: 30 Jan 2012
Messages: 1 559
Localisation: Sainte Eulalie en Born
Masculin Gémeaux (21mai-20juin)
Point(s): 1 943
Moyenne de points: 1,25

MessagePosté le: Dim 12 Juin - 14:18 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

A ce stade ce n'est plus un "projet cellule Ford" mais bien une superbe réalisation . Les panneaux sont en quelle matière?
_________________
My name is Joe ...G.I.Joe.
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 950
Localisation: labenne
Masculin
Point(s): 1 195
Moyenne de points: 1,26

MessagePosté le: Dim 12 Juin - 15:07 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

Les panneaux c'est du Forex, utilisé pour les panneaux publicitaires et caisses utilitaires, léger et solide.
Le plancher c'est équivalent aux panneaux CP Marine pour banchage avec un côté anti dérapant,
fréquemment utilisé dans le renouvellement des planchers d'autocar.; un peu plus lourds mais très solide.
Au fait, tu comptes t'inscrire à l'orga pour le MSE ?
Le parcours devrait être super sympa !
Bon, il faut se lever tôt .
_________________
ça va s'arranger!
Revenir en haut
Escanogat


Hors ligne

Inscrit le: 30 Jan 2012
Messages: 1 559
Localisation: Sainte Eulalie en Born
Masculin Gémeaux (21mai-20juin)
Point(s): 1 943
Moyenne de points: 1,25

MessagePosté le: Dim 12 Juin - 18:08 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

J'aimerai bien faire l'orga du MSE mais ce qui m’arrête un peu ce sont les moyens financiers.
_________________
My name is Joe ...G.I.Joe.
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 950
Localisation: labenne
Masculin
Point(s): 1 195
Moyenne de points: 1,26

MessagePosté le: Dim 12 Juin - 20:46 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

Tu englobes ça sur 15 jours et tu te promènes avant et après, nous on fait comme ça.
Ben n'est pas rapiat si tu es présent en orga, tu es pris en charges quand même, tu en as certainement connu certains,
qui te faisaient payer une participation, ainsi que ton carburant.
_________________
ça va s'arranger!
Revenir en haut
Escanogat


Hors ligne

Inscrit le: 30 Jan 2012
Messages: 1 559
Localisation: Sainte Eulalie en Born
Masculin Gémeaux (21mai-20juin)
Point(s): 1 943
Moyenne de points: 1,25

MessagePosté le: Dim 12 Juin - 22:35 (2016)    Sujet du message: projet cellule Ford ranger Répondre en citant

Pour cette année c'est pas trop possible j'ai énormément de truc à faire. Mais je désespère pas pour l'année prochaine car j'ai super apprécié l’ambiance et le parcours du MSE. En plus Ben est un  organisateur super sympa .
_________________
My name is Joe ...G.I.Joe.
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 950
Localisation: labenne
Masculin
Point(s): 1 195
Moyenne de points: 1,26

MessagePosté le: Mar 28 Fév - 21:16 (2017)    Sujet du message: projet cellule Ford ranger Répondre en citant

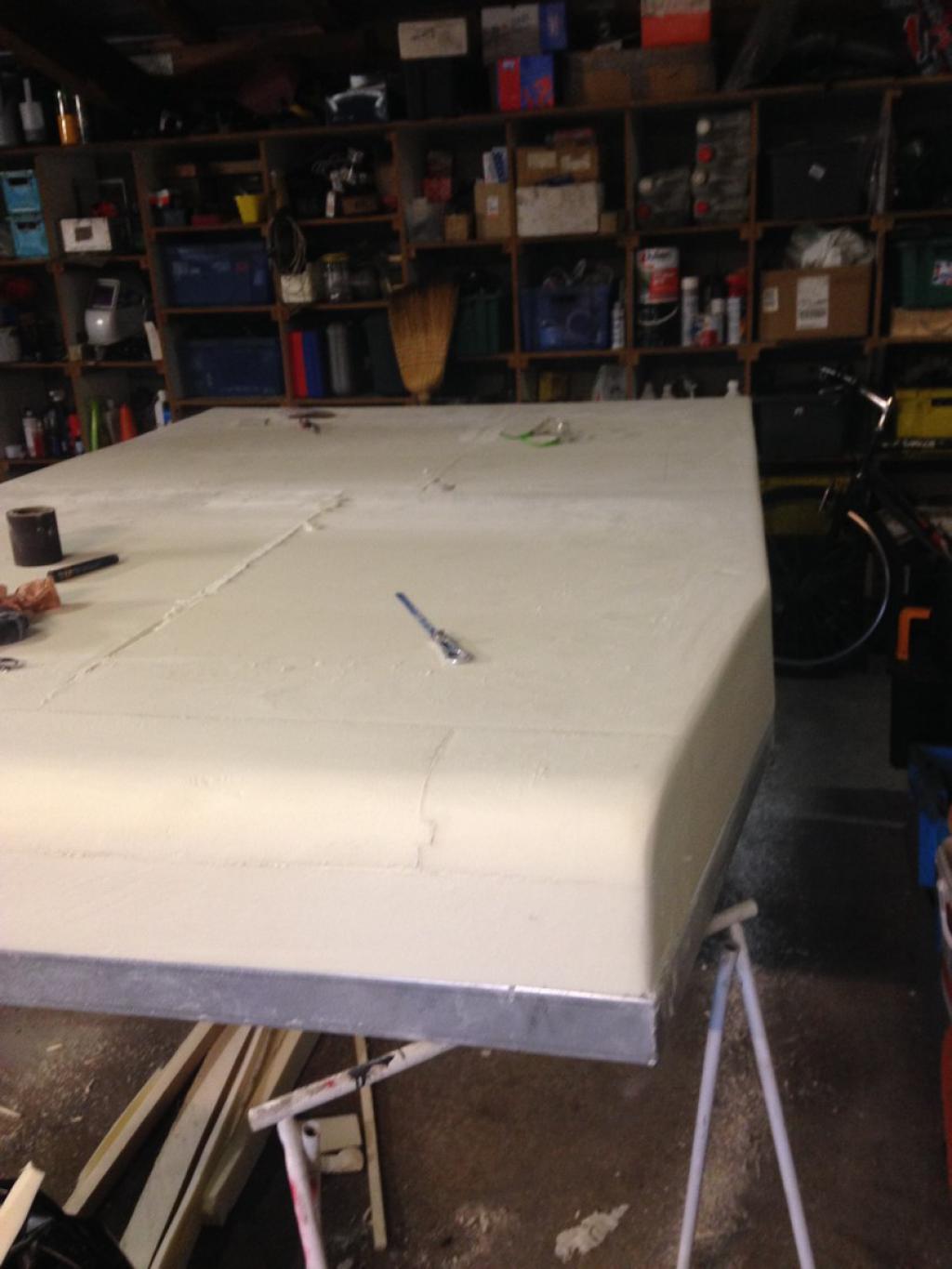

Je continue avec la mise en forme du toit de la cellule posé sur le cadre en alu;

Jointages et poses des bords en PVC

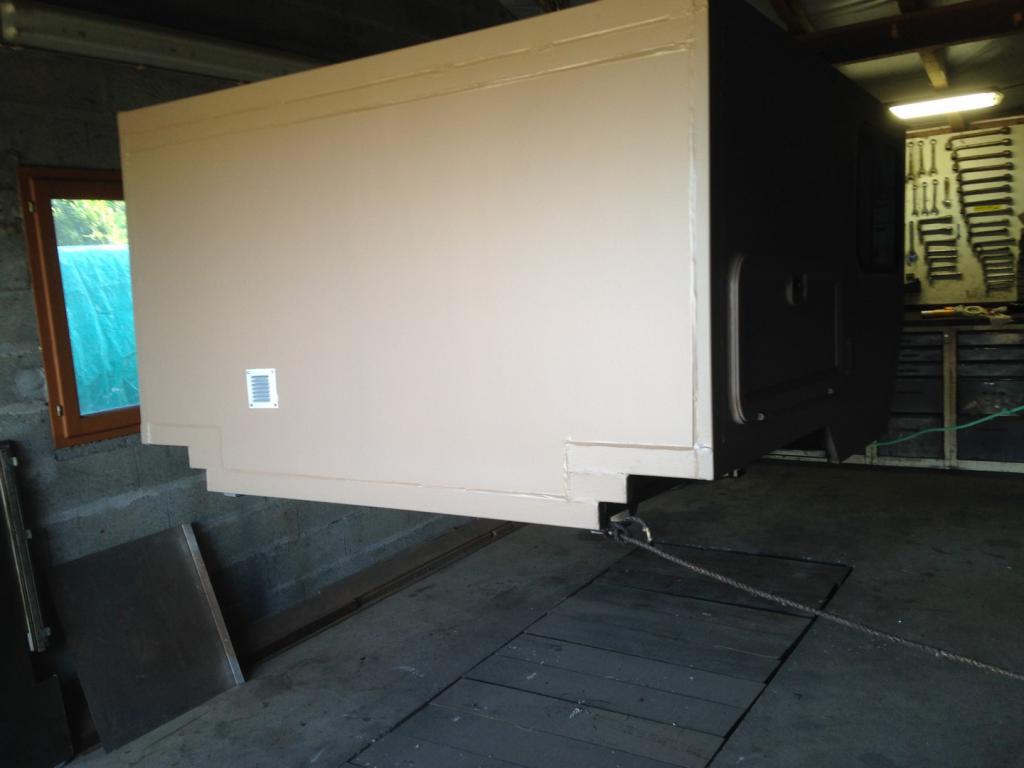

Et enfin peinture en lévitation, pas mal !

La suite bientôt !
_________________
ça va s'arranger!
Revenir en haut
NELLY


Hors ligne

Inscrit le: 26 Déc 2011
Messages: 674
Localisation: ALLIER
Féminin Poissons (20fev-20mar)
Point(s): 1 187
Moyenne de points: 1,76

MessagePosté le: Mer 1 Mar - 17:41 (2017)    Sujet du message: projet cellule Ford ranger Répondre en citant

 je vois que ça avance bien
Toit relevable ?
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 950
Localisation: labenne
Masculin
Point(s): 1 195
Moyenne de points: 1,26

MessagePosté le: Jeu 2 Mar - 11:01 (2017)    Sujet du message: projet cellule Ford ranger Répondre en citant

C'est ça, le toit se lève en totalité sur toute la longueur du couchage, afin de libérer la place dans la cellule de vie.
_________________
ça va s'arranger!
Revenir en haut
NELLY


Hors ligne

Inscrit le: 26 Déc 2011
Messages: 674
Localisation: ALLIER
Féminin Poissons (20fev-20mar)
Point(s): 1 187
Moyenne de points: 1,76

MessagePosté le: Jeu 2 Mar - 11:29 (2017)    Sujet du message: projet cellule Ford ranger Répondre en citant

D'accord c'est vrai que c'est réalisable quand on a pas trop de longueur impossible pour nous c'est pour ça qu'on a opté pour un système relevable uniquement par l'arrière mais ça nous permet quand même d'être de debout sur toute la longueur du hard top. Par contre  pour refermer faut être plutôt grand. Ça va te faire un super ensemble.
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 950
Localisation: labenne
Masculin
Point(s): 1 195
Moyenne de points: 1,26

MessagePosté le: Sam 4 Mar - 10:18 (2017)    Sujet du message: projet cellule Ford ranger Répondre en citant

Mon cadre de toit peut être adapté sur toutes les longueurs de caisse, ça été pensé pour;pour la hauteur avec des drisses pendantes comme sur les tentes de toit, ça va bien le faire !
C'est conçu comme une tente James Baroud, en plus gros, c'est tout !
Les caissons et les ailes sous caisse sont faits, le toit va pas tarder d'ici deux semaines,
En ce moment c'est recherche de l'artisan pour fabriquer la toile et négociation de prix !
L'intérieur est en cours d'aménagement, coffres, assises, frigo, batterie, chargeur batterie, chauffage, etc..;
Petit à petit ça avance ! Ça prend forme! Et ça va faire un beau véhicule !
_________________
ça va s'arranger!
Revenir en haut
NELLY


Hors ligne

Inscrit le: 26 Déc 2011
Messages: 674
Localisation: ALLIER
Féminin Poissons (20fev-20mar)
Point(s): 1 187
Moyenne de points: 1,76

MessagePosté le: Sam 4 Mar - 10:56 (2017)    Sujet du message: projet cellule Ford ranger Répondre en citant

Pour la toile, je peux te donner l'adresse de l'artisan qui a travaillé pour nous mais ça va te faire un peu loin , c'est un sellier du fin fond de la Creuse.....On a opté pour de la bâche camion et il a bossé en fonction de ce qu'on voulait.
