MessagePosté le: Dim 14 Juil - 16:14 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Salut a tous
Un petit tuto sur le changement d'une courroie d'accessoire et des galets.
Temps passé 1h30 avec la vis du galet tendeur de la courroie de direction qui m'a fait c....


Les pièces détachées:

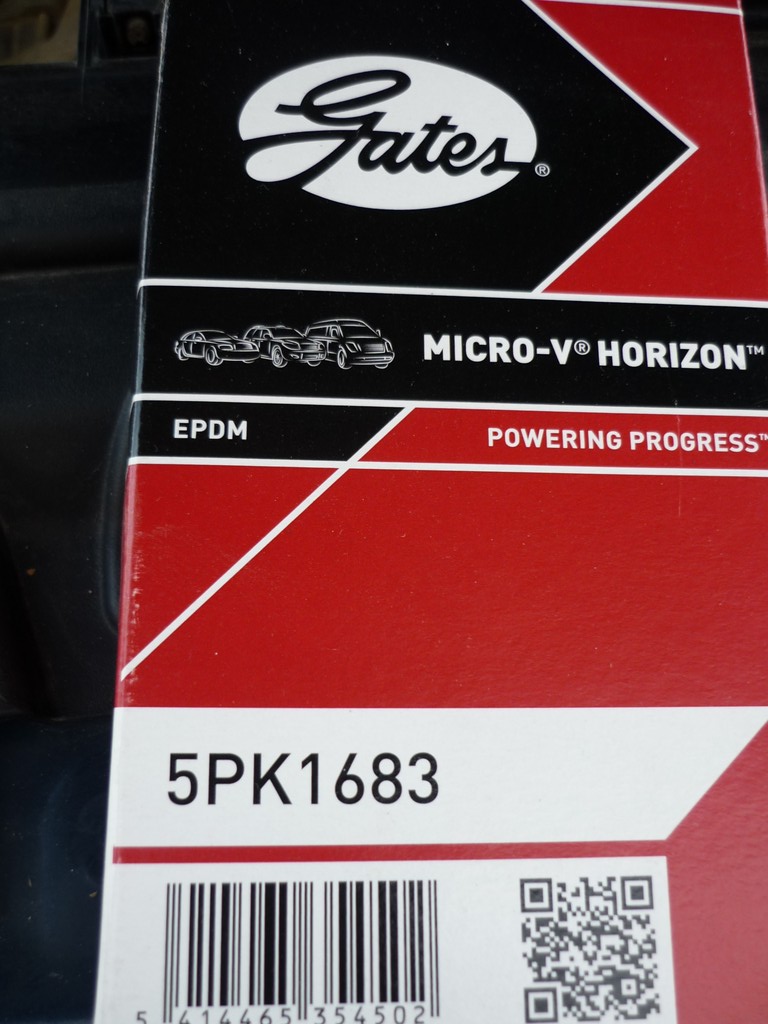

La courroie.

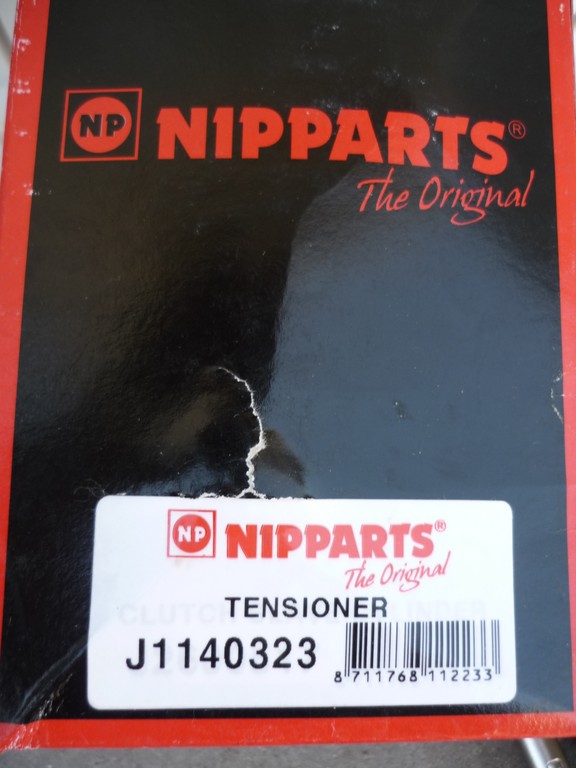

Le galet tendeur



Le galet d'enroulement



L'outillages:


Clé a cliquet avec rallonge de 14 Pour démontage courroie de direction assistée.
Un petit tournevis plat pour le démontage des caches vis plastique des galets
Une clé de 19 pour détendre le galet tendeur
Une clé a tube de 11 pour  démonte le galet tendeur
Une clé torx de 45 pour démonter les galets.
Une clé à tube de 10 pour sortir le cache moteur


- D'abord faire de la place pour passer mes grosse patounes.

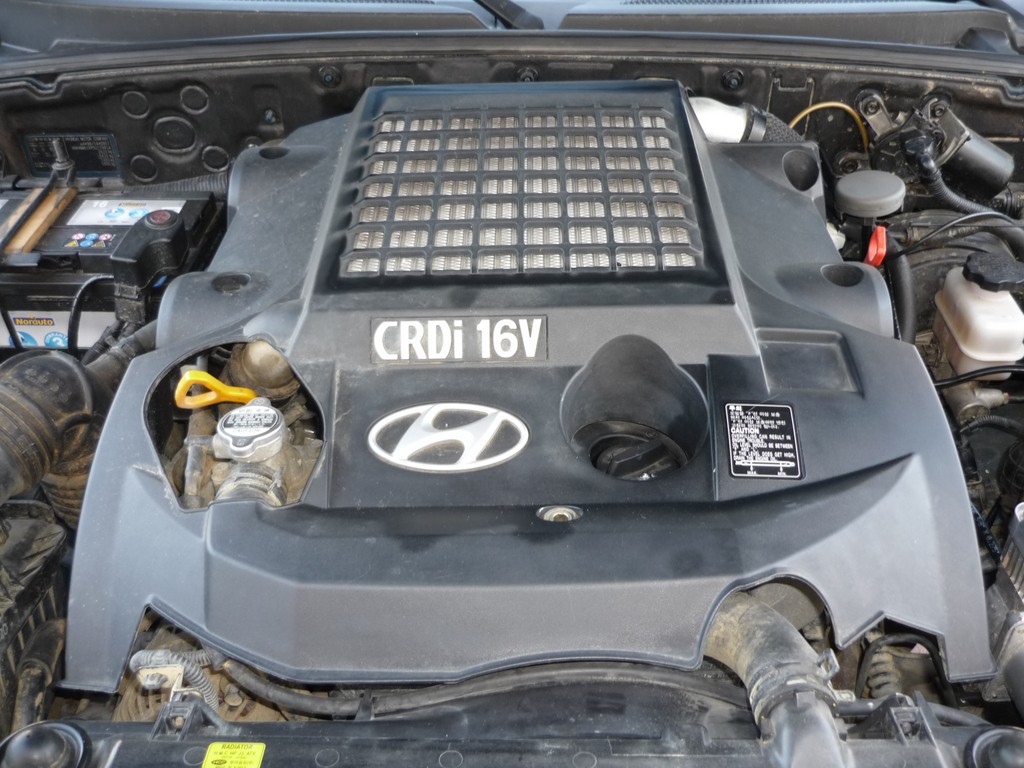

Sortir le cache plastique sur le moteur



4 boulons de 10 plus tard.



Petit dessin du chemin de la courroie pour être sur de la remonter correctement.
En rose la courroie d'accessoire en vert celle de la direction assistée.



On commence par sortir la courroie de direction qui ce trouve devant celle d'accessoire.

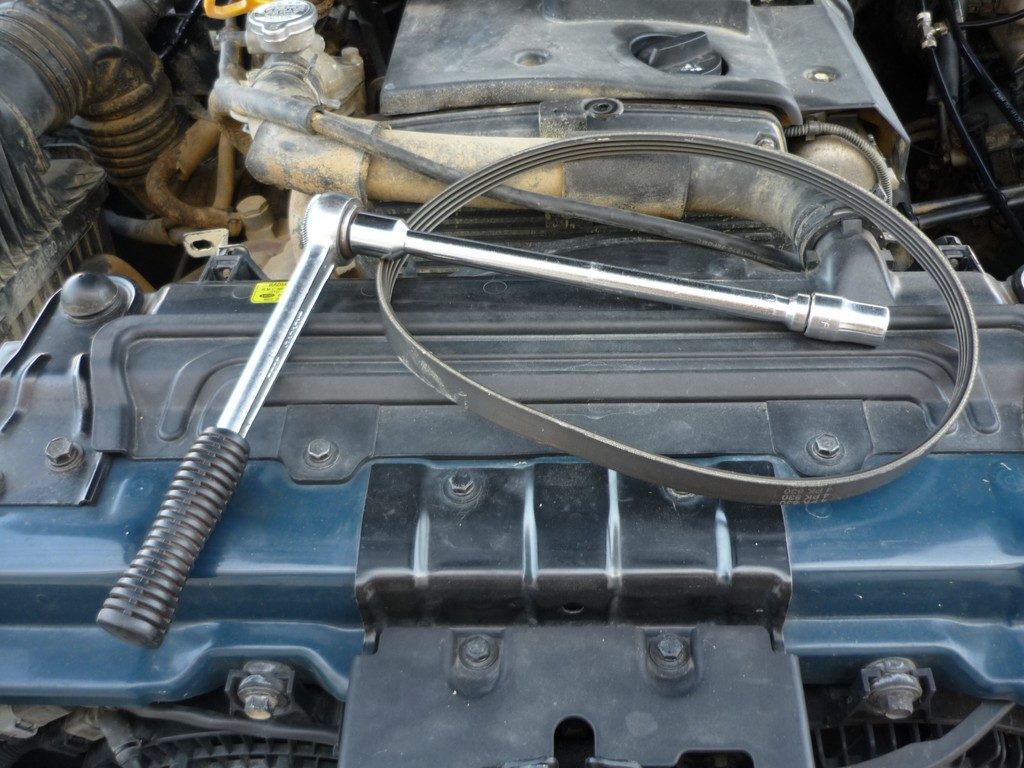

Clé à cliquet avec rallonge de 14. Merci ASFIR d'avoir fait les trous ou il fallait.

Et voilou

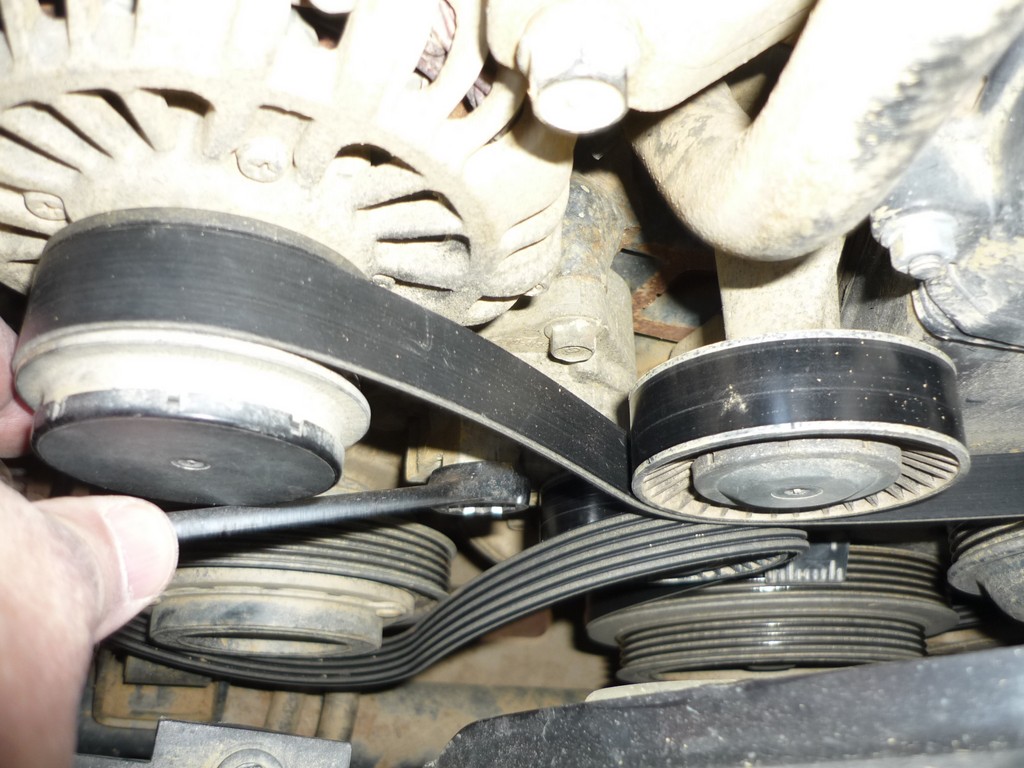

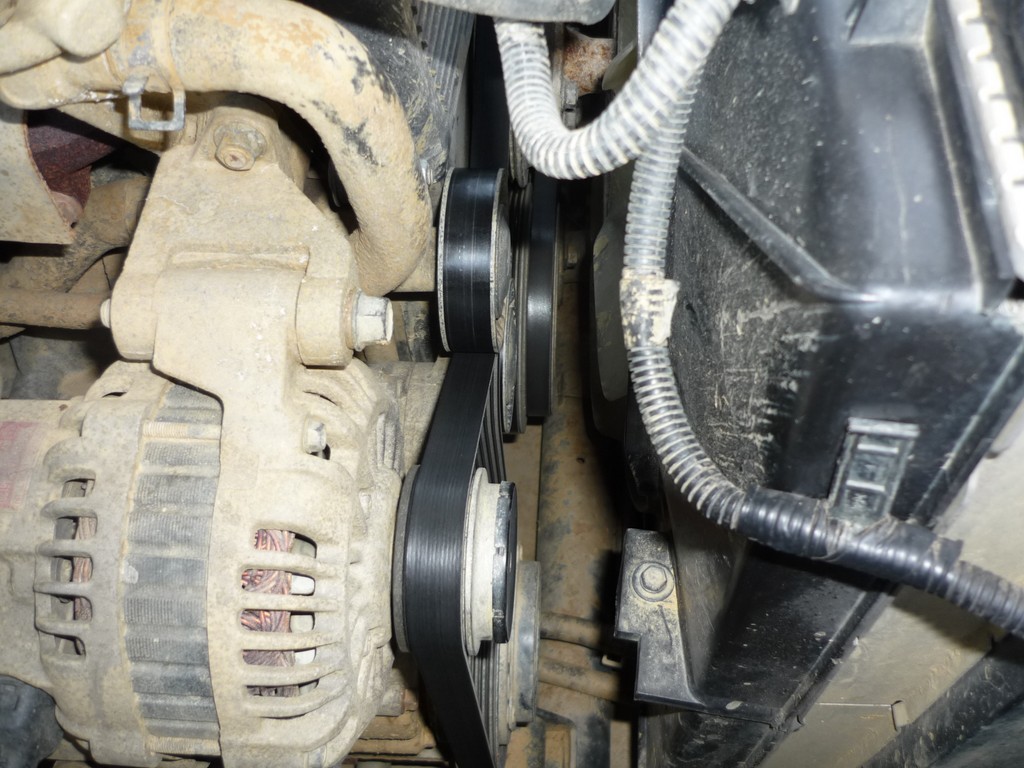

Détendre le galet tendeur pour sortir la courroie d'accessoire. et la sortir en la passant
derrière le ventilo.

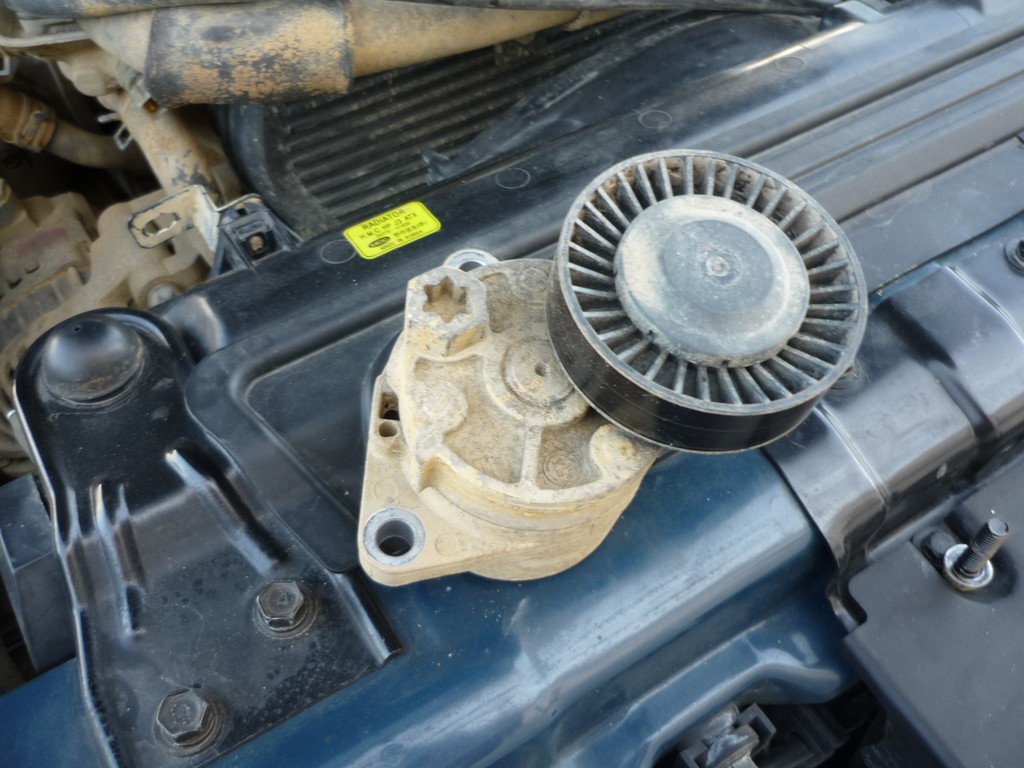

Sortir le galet tendeur 2 boulons

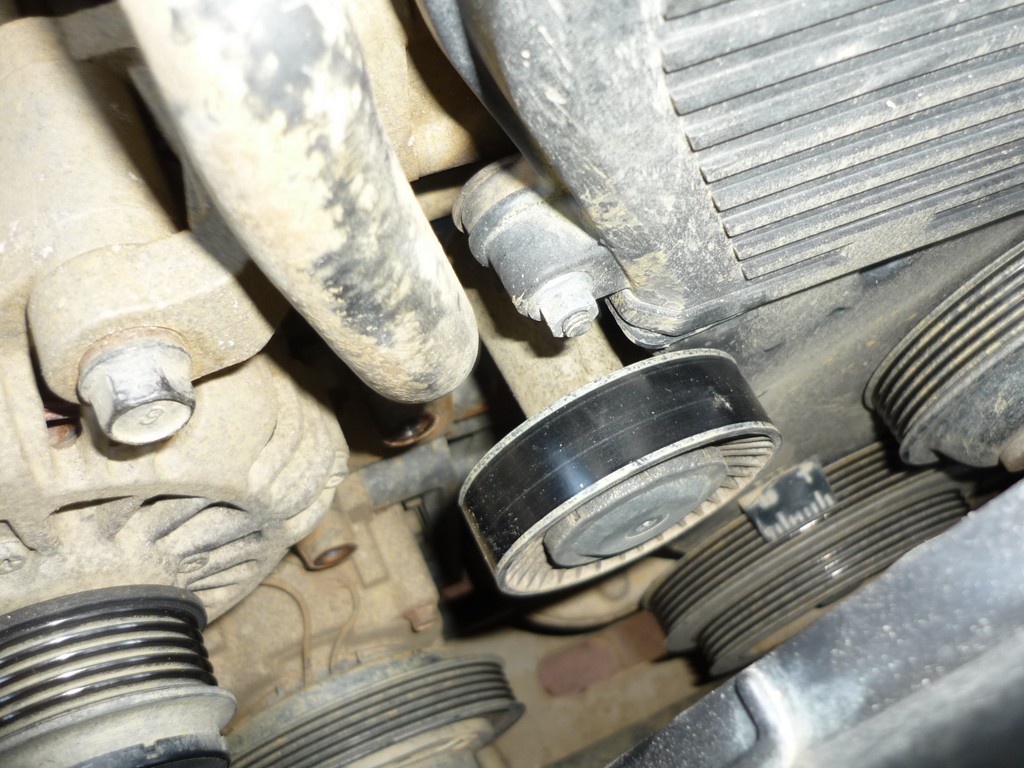

Puis sortir le galet enrouleur avec la clé torx

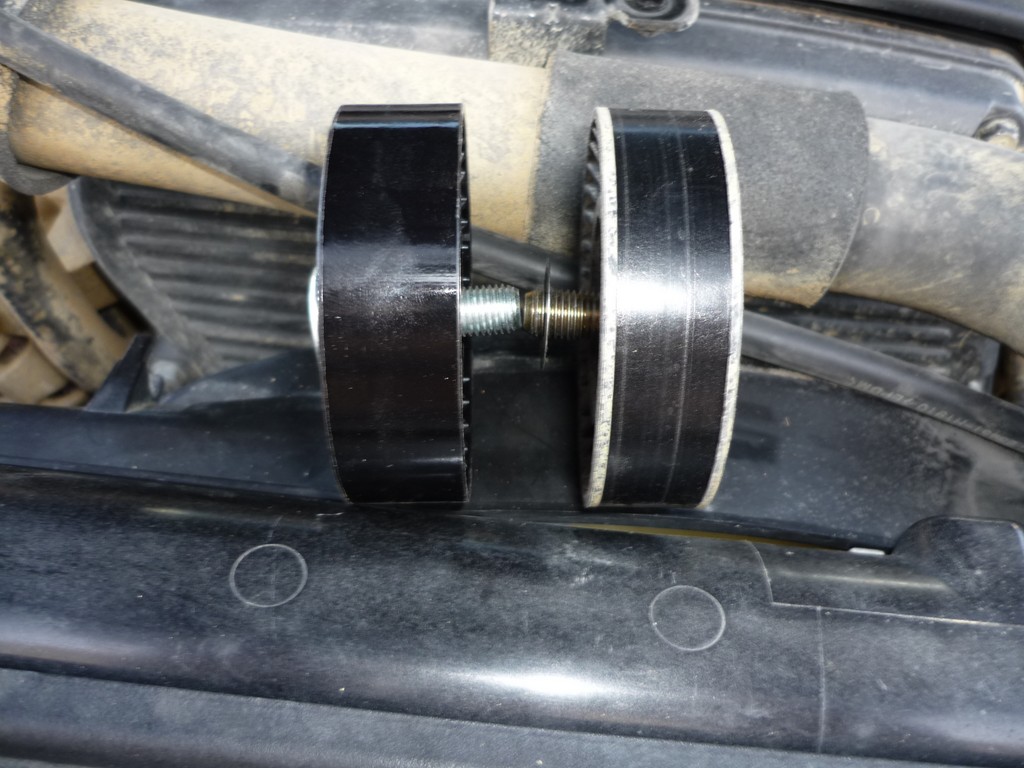

Les galets enrouleur le neuf a gauche.

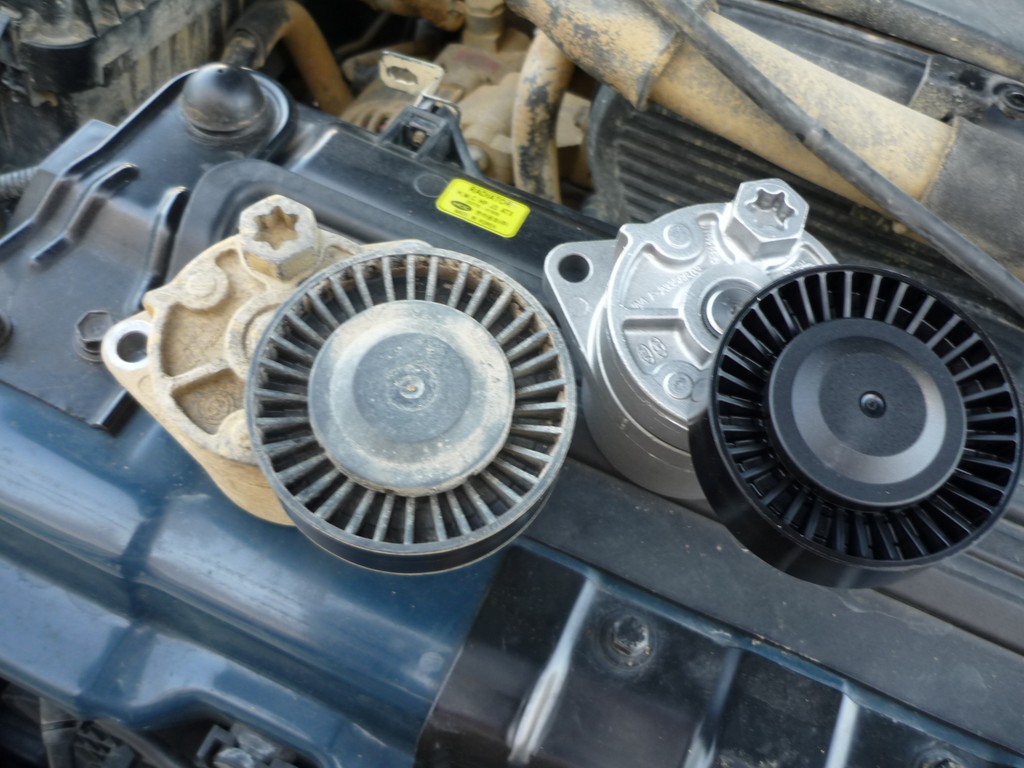

Les galets tendeurs le neuf a droite



Puis remontage, d'abord le galet tendeur puis le galet enrouleur, passer la courroie derrière
le ventilo puis la remettre en place suivant le dessin, détendre le galet et voilou, reste a remettre la courroie de direction
assistée, puis le capot plastique sur le moteur. Si il ne vous reste pas de boulons ces que tous est en place


Reste que le galet tendeur me parait dans un état presque neuf sauf le galet en plastique qui est le même
que le galet enrouleur, alors commander un deuxième galet pour fair un belle économie le prochain coup.

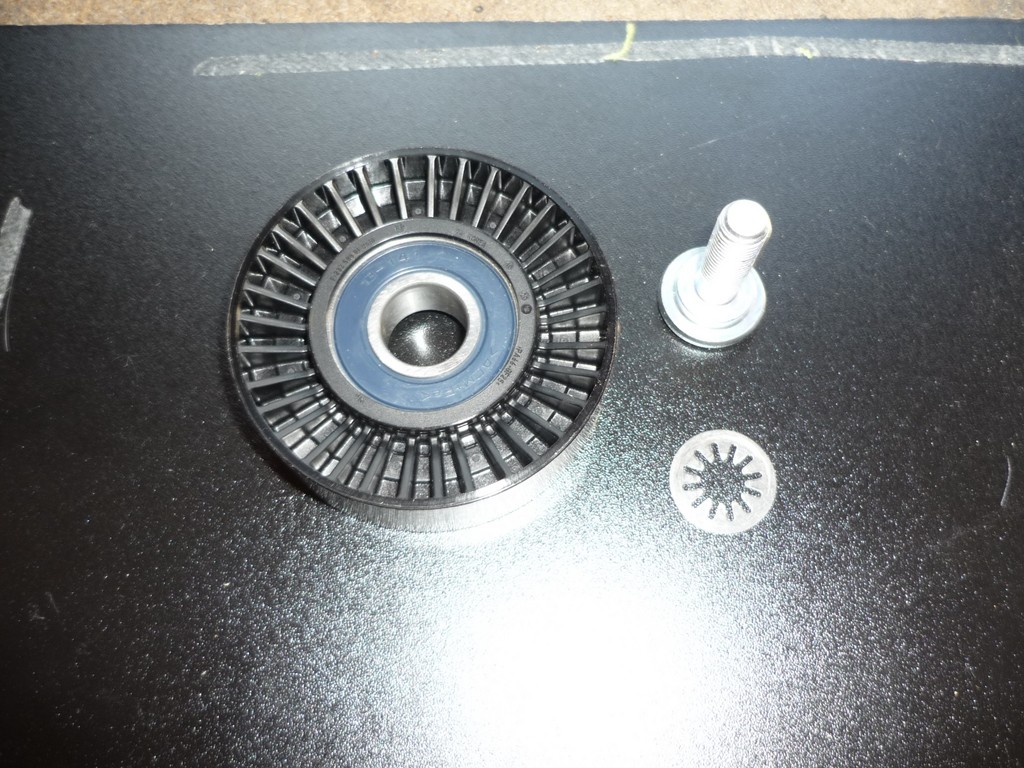

Avant le changement, il suffit juste de retirer la rondelle.

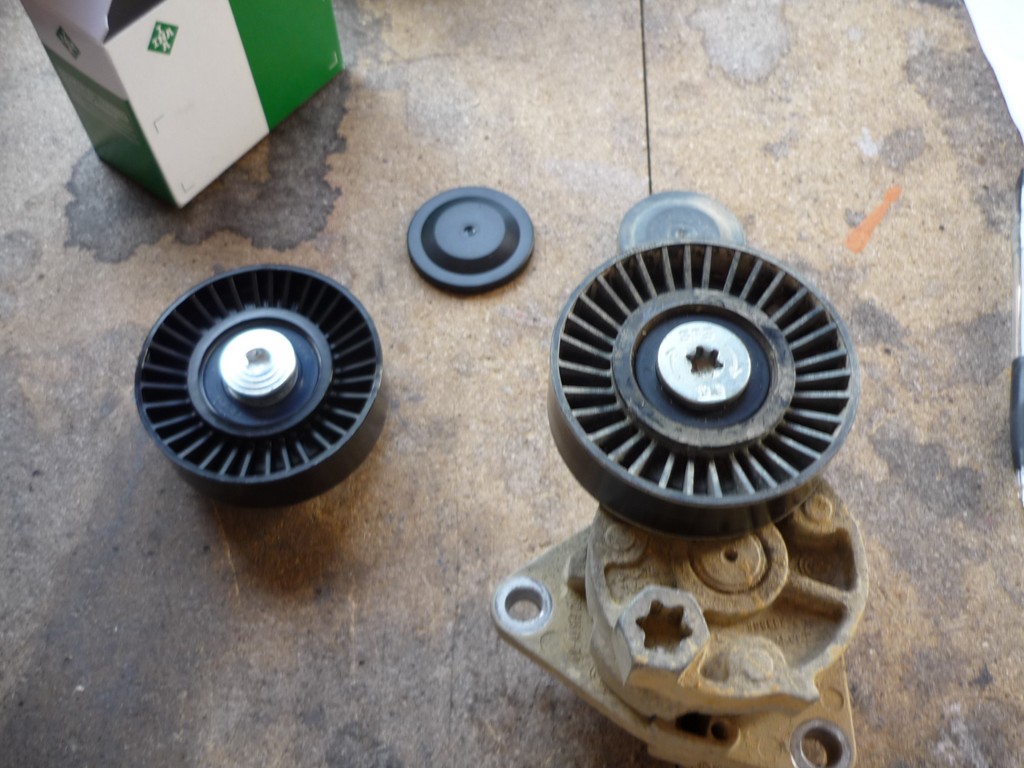

Le deuxième galet avec la rondelle a virer

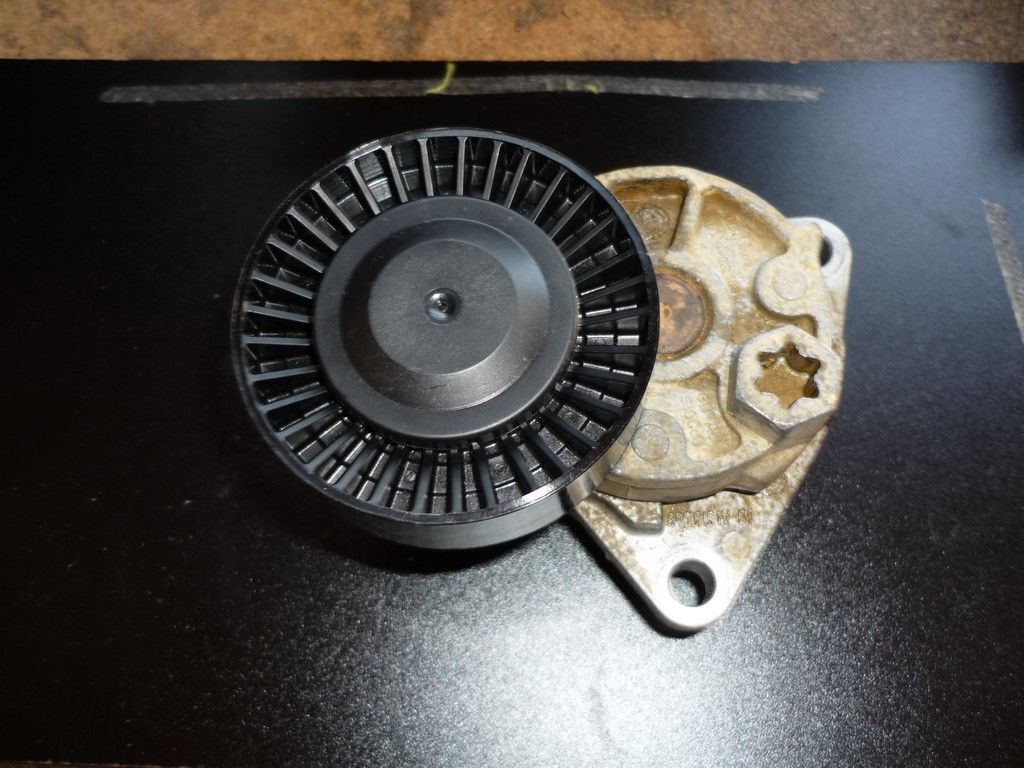

Un galet tendeur tous neuf pour le prochain coup.



Merci a Escanogat pour tous ces conseils avisés. Et, si j'y suis arrivé tous le monde peut le faire.
Ha j'oubliai le prix.
La courroie:22.78€ TTC Distributeur AD
Galet enrouleur les 2: 65€ TTC
Galet enrouleur: 47.34€


Soit 135.12€
_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
Publicité






MessagePosté le: Dim 14 Juil - 16:14 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 891
Localisation: labenne
Masculin
Point(s): 1 129
Moyenne de points: 1,27

MessagePosté le: Dim 14 Juil - 16:46 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Bravo!
Il fallait juste se lancer!
Sympa le tuto, merci!
A+JL
_________________
ça va s'arranger!
Revenir en haut
dede83
Invité

Hors ligne




MessagePosté le: Dim 14 Juil - 17:46 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

tu les a changés pourquoi,
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 891
Localisation: labenne
Masculin
Point(s): 1 129
Moyenne de points: 1,27

MessagePosté le: Dim 14 Juil - 17:57 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

C'est un point sensible, un galet grippé et c'est la cata!
C'est bien d'anticiper!
A+JL
_________________
ça va s'arranger!
Revenir en haut
dede83
Invité

Hors ligne




MessagePosté le: Dim 14 Juil - 18:11 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

kilomètres, age ?
Revenir en haut
Escanogat


Hors ligne

Inscrit le: 30 Jan 2012
Messages: 1 518
Localisation: Lanusquet 40 de Santa Olala en Born
Masculin Gémeaux (21mai-20juin)
Point(s): 1 904
Moyenne de points: 1,25

MessagePosté le: Dim 14 Juil - 21:01 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Pour l'engin de Patrick c'est pas tellement l'age mais l’utilisation en TT qui use plus vite le matériel.  Attention Patrick pour le galet tendeur de courroie de direction il ne suffi pas que de le tendre par la vis qui se trouve dessous il y a aussi un écrou de blocage sur la face avant  du support de galet. Cet écrou est difficilement accessible et peu visible , du 14 il me semble.
En règle générale les galets INA sont plutôt solides et font facilement 150 000 km quand on ne fait pas de TT. Mais dans ce cas ci comme moi par ailleurs je les change à 90 000 Km . Le seul qui morfle c'est le galet tendeur de la courroie de direction mais là quand on connais il suffit juste de changer le roulement qui est du standard.
_________________
My name is Joe ...G.I.Joe.
Revenir en haut
patrick44
Administrateur

Hors ligne

Inscrit le: 23 Nov 2011
Messages: 1 417
Localisation: loire atlantique
Masculin Vierge (24aoû-22sep)
Point(s): 6 745
Moyenne de points: 4,76

MessagePosté le: Lun 15 Juil - 10:12 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Pour répondre en gros.

Clic-clic au démarrage et courroie qui patine si je démarre avec la clim enclenchée.
Résulta après démontage la courroie était une 5 pk 1715 au lieu d'une 5 pk 1683 ce qui devait entrainer un patinage au démarrage. Pour le tendeur de direction je l'ai déjà change en remontant un roulement étanche deux faces a la place des billes qui était partie joué.
la fameuse pièce a 300€ chez Hyundai qui au final as couté une poignée de cacahuète en remplaçant le roulement sur tes conseils.

_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
VitamineSeb


Hors ligne

Inscrit le: 06 Aoû 2012
Messages: 902
Localisation: France
Masculin
Point(s): 1 390
Moyenne de points: 1,54

MessagePosté le: Lun 15 Juil - 15:21 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Merci pour ce tuto !

Très complet et très détaillé.

Ne me reste plus qu'à oser me lancer.
Revenir en haut
DEF90


Hors ligne

Inscrit le: 26 Juil 2012
Messages: 455
Localisation: VAR
Masculin Gémeaux (21mai-20juin)
Point(s): 597
Moyenne de points: 1,31

MessagePosté le: Lun 15 Juil - 16:02 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Bravo Patrick,
C'est bien de faire de la prévention, surtout que nos engins subissent pas mal de contrainte en T.T....
Beau Tuto et clair avec çà
_________________
Là où on va, il n'y a plus de route...
DEF90 - 200 Tdi
Revenir en haut
Escanogat


Hors ligne

Inscrit le: 30 Jan 2012
Messages: 1 518
Localisation: Lanusquet 40 de Santa Olala en Born
Masculin Gémeaux (21mai-20juin)
Point(s): 1 904
Moyenne de points: 1,25

MessagePosté le: Lun 15 Juil - 22:41 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Sur mom mien aussi c'est une 5PK1683 effectivement si tu prends une 5PK1755 elle fait 72 mm de plus en longueur ...ça doit patiner sec.
_________________
My name is Joe ...G.I.Joe.
Revenir en haut
patrick44
Administrateur

Hors ligne

Inscrit le: 23 Nov 2011
Messages: 1 417
Localisation: loire atlantique
Masculin Vierge (24aoû-22sep)
Point(s): 6 745
Moyenne de points: 4,76

MessagePosté le: Mar 16 Juil - 10:16 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

 Comme quoi si on fait confiance au revendeur de pièce du coin il te bazarde n'importe quoi.
:grrrrrrr:
_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
patrolgr54
Invité

Hors ligne




MessagePosté le: Lun 22 Juil - 09:00 (2013)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

beau reportage.
Revenir en haut
bf66
Invité

Hors ligne




MessagePosté le: Mer 26 Mar - 19:02 (2014)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Bonjour à tous
Merci tres beau tuto il va me servir sûrement
J ai un couinement depuis peu cote gauche quand on est face a la mécanique
Je compte detendre la courroie alternateur et essayer de reperer si c'est bien un galet qui couine et lequel...
En espérant que ce ne soit pas la poulie d alternateur car c est plus compliqué à changer non
La référence de la courroie est elle marque dessus
Si un galet couine de temps en temps on peut essayer de le reperer en faisant tourner a lla main celui qui freine le plus des deux ?
Histoire de bien reperer la panne je changerai les deux tt facon
Revenir en haut
Escanogat


Hors ligne

Inscrit le: 30 Jan 2012
Messages: 1 518
Localisation: Lanusquet 40 de Santa Olala en Born
Masculin Gémeaux (21mai-20juin)
Point(s): 1 904
Moyenne de points: 1,25

MessagePosté le: Mer 26 Mar - 21:35 (2014)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Mon pauvre , peine perdue tu ne risques pas  de voire grand chose en faisant tourner les galets à la main et sans contrainte sur ces derniers à moins d'avoir un roulement bien H.S. . Un roulement H.S ça ne couine pas , il va chauffer , siffler ou grogner quand il est bien atteint . Ce sont les couroies qui couinent , usure de la courroie , des gorges de poulie, désalignement des poulies , mauvaise tension. Si l'ensemble à plus de 90000 km changes tout.
_________________
My name is Joe ...G.I.Joe.
Revenir en haut
bf66
Invité

Hors ligne




MessagePosté le: Mer 26 Mar - 21:45 (2014)    Sujet du message: changement courroie d'accessoire Terracan Répondre en citant

Changer courroie galet et quoi d autres .?
