Vous vous rappelez de l'état en fin de course du pauvre HJ 61:

L'essieux tordu, la suspension en vrac, la carrosserie etc!!!!!!!!!!!!
La carrosserie faite on peut passer à la mécanique!

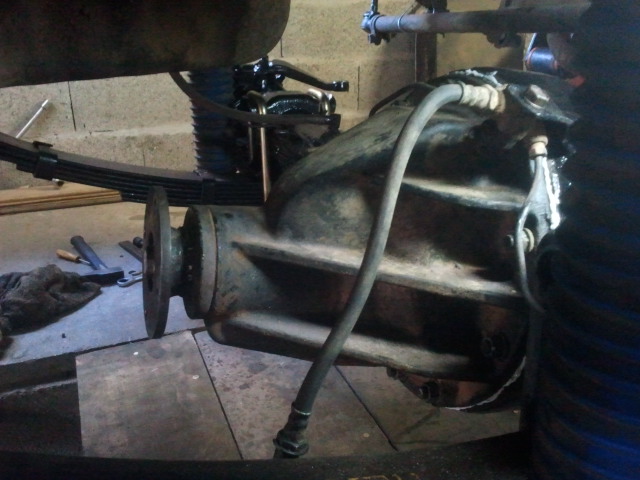

Donc dépose de l'essieu avant tordu!

C'est clair en dessous!

On voit bien qu'il est tordu sur le côté gauche!

Le nouveau nettoyé, renforcé et repeint.

En place avec les gros amortisseurs Scorpion:


Maintenant il ne reste plus qu'a dépouiller le vieux et tout remonter.
Je vous ferais un petit reportage avec les réglages des pivots et tout et tout!!
C'est l'heure de l'apéro!
A+JL

_________________
ça va s'arranger!
Revenir en haut
Publicité






MessagePosté le: Ven 18 Oct - 18:53 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
patrick44
Administrateur

Hors ligne

Inscrit le: 23 Nov 2011
Messages: 1 418
Localisation: loire atlantique
Masculin Vierge (24aoû-22sep)
Point(s): 6 746
Moyenne de points: 4,76

MessagePosté le: Sam 19 Oct - 14:34 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

 a la tienne
_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 893
Localisation: labenne
Masculin
Point(s): 1 131
Moyenne de points: 1,27

MessagePosté le: Ven 25 Oct - 17:11 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Je continue par la pose et réglage des pivots sur le TOY-

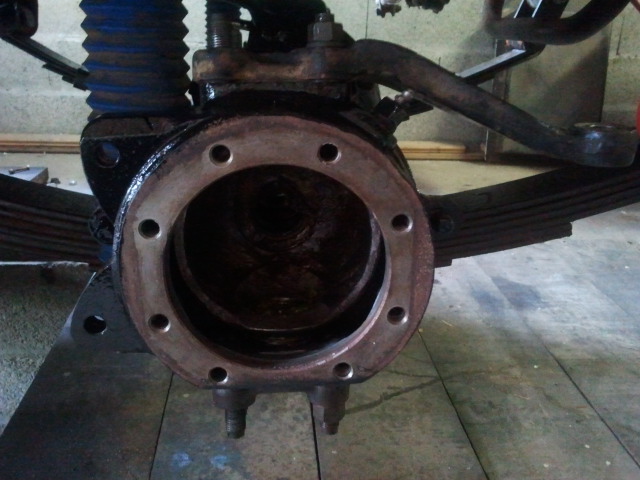

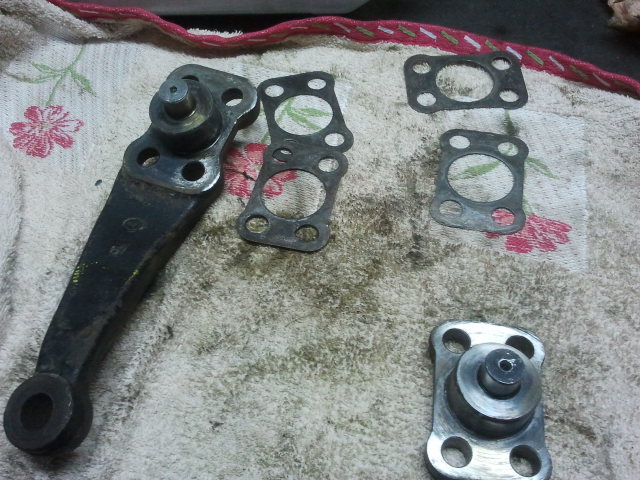

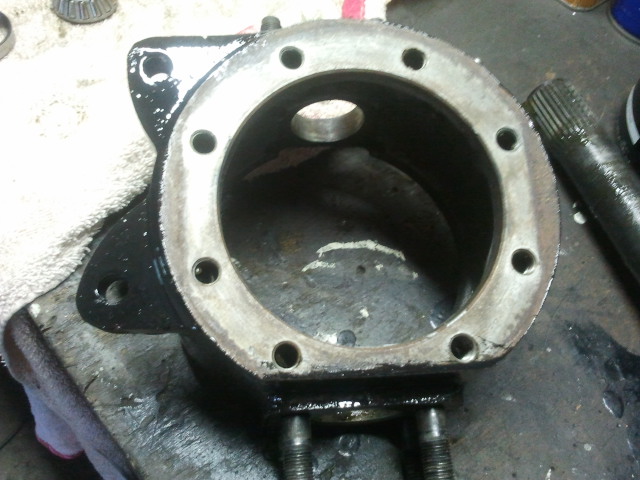

Un porte moyeux nettoyé et peint:

Les deux pivots, haut et bas avec les jeux de cales: 10/10 et 3/10 pour règlage standard

Les cales se posant entre le pivot et le porte moyeux, qui de ce fait serrent plus ou moins les roulements des pivots
insérés dans le porte moyeux!
Ce n'est pas évident à expliquer comme cela, l’empilage étant dans l'ordre roulement dans la noix d'essieux (la partie ronde en bout de l’essieu ou "bol"!), le porte moyeux qui se glisse sur la noix d'essieux et les pivots qui viennent se glisser dans le porte moyeus et tenir les roulements; les cales se posant entre le porte moyeux et le pivot
Pour les landiste, ce montage est similaire aux vieux lands, range classic et defender, pas le disco2 ni le range P38.

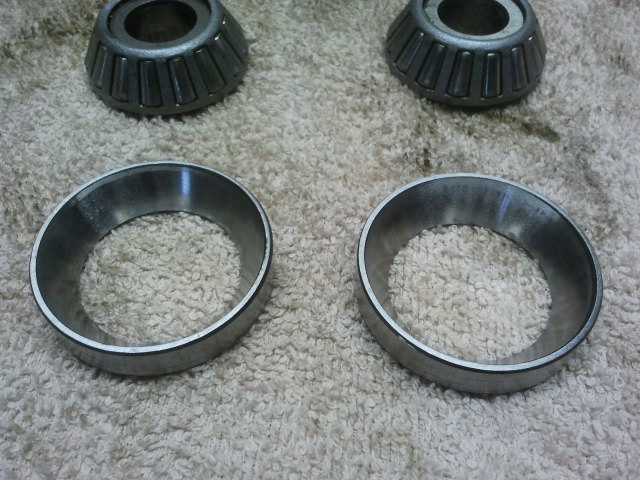

Donc les roulements qui vont se loger dans la noix d'essieu:

On monte le tout avec deux écrous de part et d'autre, en partageant les dimensions des cales; montage standard 10/10+3/10 de part et d'autre et on vérifie l'alignement ainsi que le serrage (il faut que ça tourne gras, sans effort!)
pas de jeux, sinon on ajuste en enlevant une cale ou en ajoutant une autre. Il faut une bonne dose de patience, mais c'est facile.
Le porte moyeux monté à blanc:

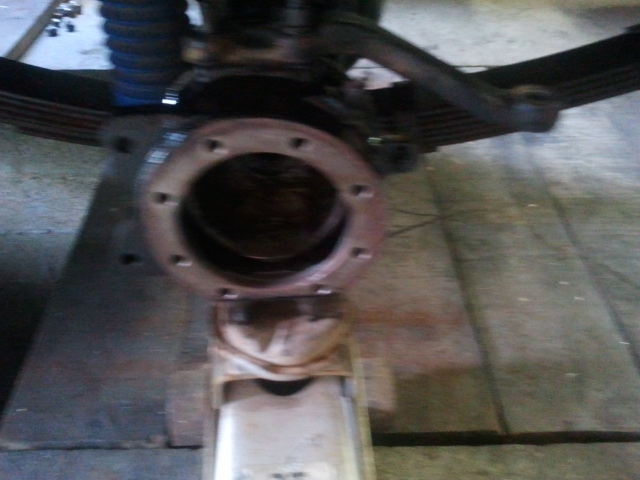

On passe le cric sous le pivot afin de vérifier les jeux axiaux (en traction c'est plus visible qu'a la main seulement!)

Le tout posé et serré.
Ensuite montage du différentiel,

Une belle pièce sur un TOY, 35 kgs à manier à bout de bras!

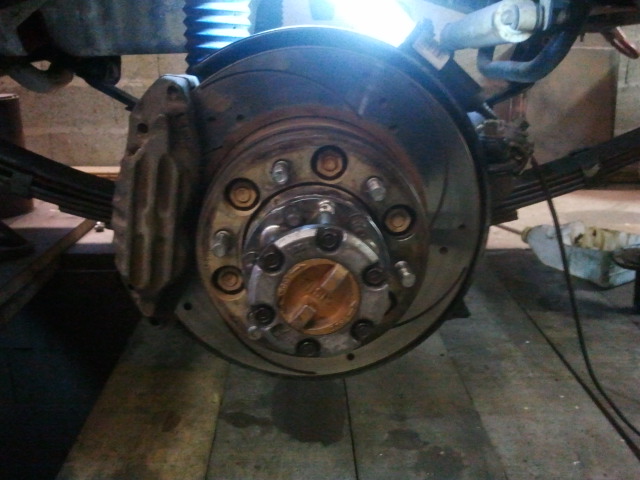

Montage des fusées, moyeus, disques de frein étriers etc, terminé.

Bon, voilà c'est fini pour l'avant, maintenant dépose de la boite de vitesse-transfert pour remplacement de l'embrayage, des huiles et vérifs des différents jeux de l'ensemble.
A+JL

_________________
ça va s'arranger!
Revenir en haut
patrick44
Administrateur

Hors ligne

Inscrit le: 23 Nov 2011
Messages: 1 418
Localisation: loire atlantique
Masculin Vierge (24aoû-22sep)
Point(s): 6 746
Moyenne de points: 4,76

MessagePosté le: Sam 26 Oct - 10:27 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Ces beaux la mécanique comme ça quand on est doué, pour moi j'en suis bien incapable.
Merci pour tes photos au moins on apprend ce qu'est un pivot et autre.

_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 893
Localisation: labenne
Masculin
Point(s): 1 131
Moyenne de points: 1,27

MessagePosté le: Ven 29 Nov - 19:25 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Je continue ma prépa!
Donc, après remplacement de l'embrayage, vérif de la BV et du transfert, contrôle global
du châssis, j'ai cogité le moyen le plus simple de renforcer la traverse de support des
amortisseurs arrières.
Le plus simple et le plus facile (on verra pour l'efficacité!)est de doubler la traverse arrière en
en rajoutant une autre en vis à vis.

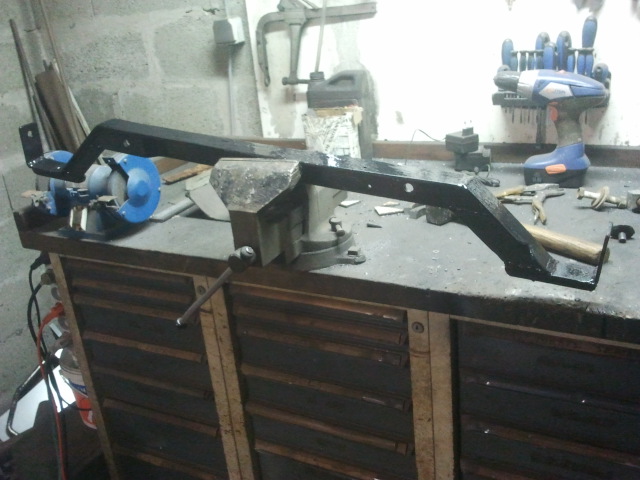

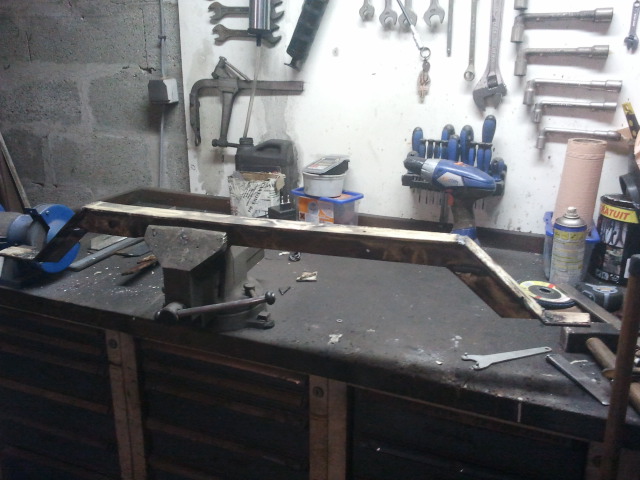

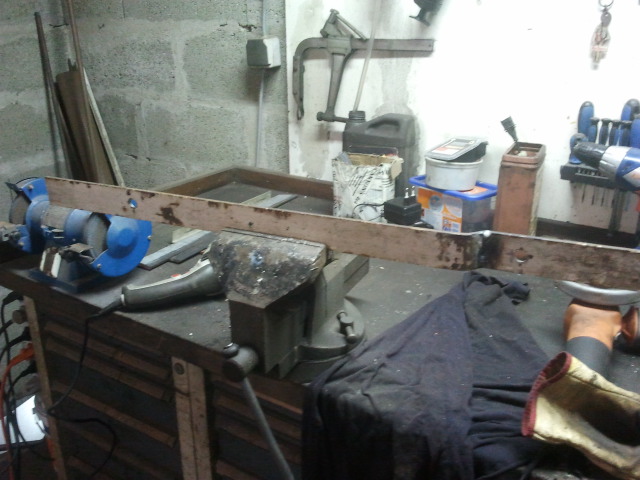

Donc façonnage du corps de la traverse dans du fer plat de 70x6mm:

Découpe de renforts, ajustages et soudure à blanc afin d’affiner la présentation:

Après soudure, multiples ajustages, finition et peinture, la voilà prête à être montée:

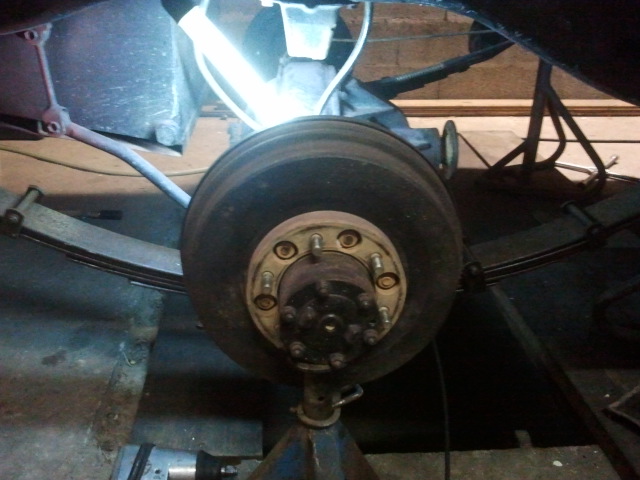

Après vérif des paquets de lames, ajustages de ces derniers, on monte le tout dans le châssis:

On ne voit pas bien sur la photo (j'essaierai d'en faire des mieux!), mais la traverse s'insserre dans le châssis en bout des supports d'origine ,vient reposer sur le châssis et est boulonnée sur ce dernier.
En ce moment c'est la sérigraphie des sponsors, stickers, rénovations des jantes etc;;
J'en suis aux réglages du moteur et après essais du turbo, c'est dantesque, ça pousse
vraiment énormément et je n'en suis qu'au début, il faut affiner les réglages de la PI;
ça va être quelque chose!
A+JL

_________________
ça va s'arranger!
Revenir en haut
patrick44
Administrateur

Hors ligne

Inscrit le: 23 Nov 2011
Messages: 1 418
Localisation: loire atlantique
Masculin Vierge (24aoû-22sep)
Point(s): 6 746
Moyenne de points: 4,76

MessagePosté le: Sam 30 Nov - 09:54 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

 Merci MAÎTRE on a hâte de voir la suite.
_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 893
Localisation: labenne
Masculin
Point(s): 1 131
Moyenne de points: 1,27

MessagePosté le: Sam 30 Nov - 18:52 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

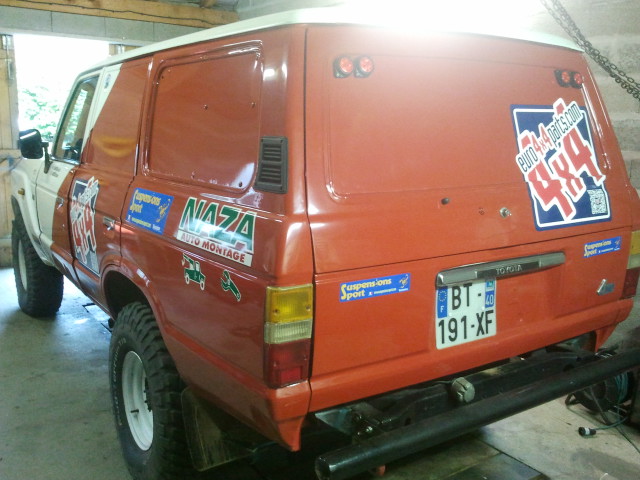

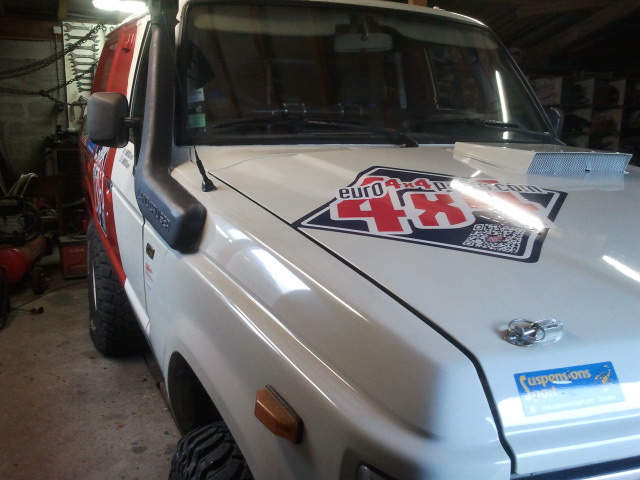

Je vous poste quelque photos pour vous faire une idée de la gueule qu'il va avoir:






Demain matin scéance photo avec un pigiste de 4x4mag et toymag, je vous en posterai
des mieux quand je les aurai!
A+JL

_________________
ça va s'arranger!
Revenir en haut
VitamineSeb


Hors ligne

Inscrit le: 06 Aoû 2012
Messages: 904
Localisation: France
Masculin
Point(s): 1 392
Moyenne de points: 1,54

MessagePosté le: Dim 1 Déc - 09:49 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Je suis fan :)

Je suis largué sur la mécanique... Mais j'arrive à peu près à suivre et j'ai hâte de voir la suite.
Revenir en haut
patrick44
Administrateur

Hors ligne

Inscrit le: 23 Nov 2011
Messages: 1 418
Localisation: loire atlantique
Masculin Vierge (24aoû-22sep)
Point(s): 6 746
Moyenne de points: 4,76

MessagePosté le: Dim 1 Déc - 11:24 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Houaouuuuuuuuuuuuuuuuuu Super la bête
_________________
La culture c'est comme la confiture moins on en a plus on l'étale
Revenir en haut
VitamineSeb


Hors ligne

Inscrit le: 06 Aoû 2012
Messages: 904
Localisation: France
Masculin
Point(s): 1 392
Moyenne de points: 1,54

MessagePosté le: Dim 1 Déc - 14:50 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Peut-être que si on est gentils, ils nous le prêtera !
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 893
Localisation: labenne
Masculin
Point(s): 1 131
Moyenne de points: 1,27

MessagePosté le: Dim 1 Déc - 19:42 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Reportage et photos effectués ce matin!
Le gars super sympa, et le comble, il habite à deux rues de chez moi.
Il a photographié le zinzin sous tous les angles, dessus et dessous, je suis passé à la question,
et même la miss a due s'y coller; un grand moment.
Le magazine, c'est UniversToy ou 4x4Passion, ou quelque chose comme ça, si
j'ai bien compris et la parution certainement Janvier voire Février, ce sont les sponsors qui vont être contents!
Pour ce qui est de prêter, il faut d'abord faire le rallye et on vous prêtera que ce qu'il reste;
peut-être que ce coup-ci on le laissera là-bas le pauvre vieux, parce qu'à force de le casser
il va peut être en avoir marre de refaire la route!
A+JL

_________________
ça va s'arranger!
Revenir en haut
VitamineSeb


Hors ligne

Inscrit le: 06 Aoû 2012
Messages: 904
Localisation: France
Masculin
Point(s): 1 392
Moyenne de points: 1,54

MessagePosté le: Dim 8 Déc - 17:07 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Cool pour le reportage :)

Je ne lis pas les magazines, alors je ne le verrais pas...
Si tu as plus de précision sur le magazine et le numéro en question, n'hésite pas à le dire, je m'arrangerais pour trouver l'article si c'est possible.

L'important c'est qu'il tienne au moins jusqu'au bout du rallye non ? :-D
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 893
Localisation: labenne
Masculin
Point(s): 1 131
Moyenne de points: 1,27

MessagePosté le: Jeu 12 Déc - 10:14 (2013)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

Ben! C'est le but!
La dernière fois ont est rentrés juste, l'essieu commençait vraiment à se débiner, même après soudure et
redressage !
A+JL
_________________
ça va s'arranger!
Revenir en haut
fiston40


Hors ligne

Inscrit le: 21 Mai 2012
Messages: 893
Localisation: labenne
Masculin
Point(s): 1 131
Moyenne de points: 1,27

MessagePosté le: Mer 1 Jan - 14:32 (2014)    Sujet du message: préparation du HJ 61 pour 2014 Répondre en citant

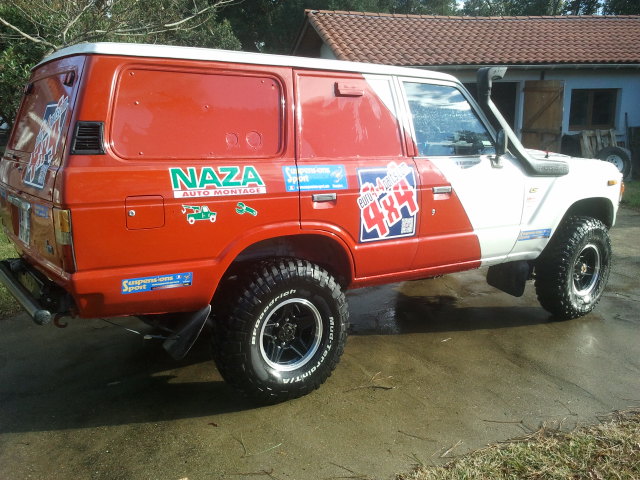

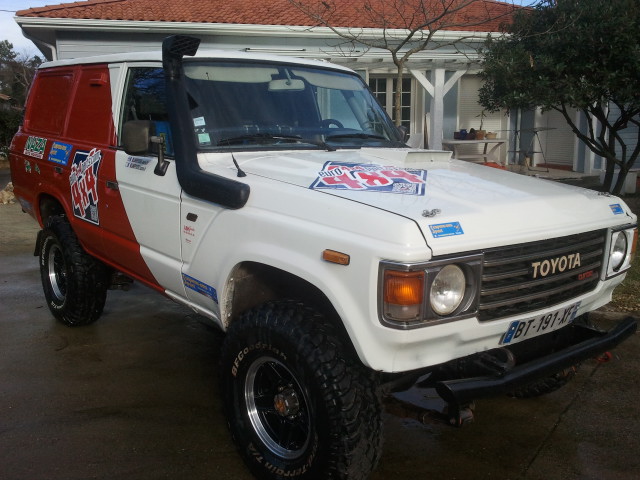

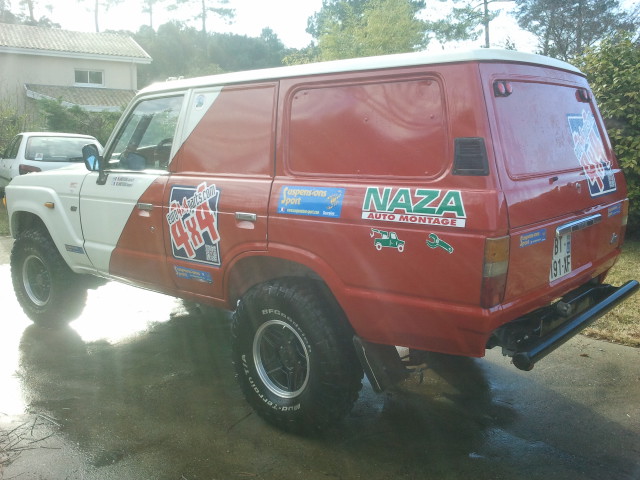

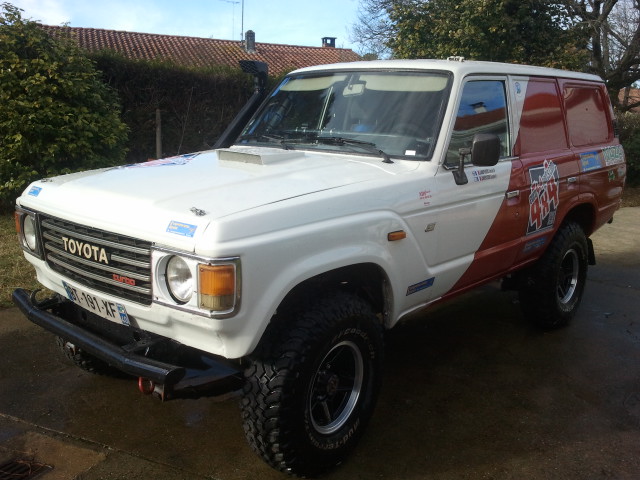

Bon , ben voilà le vieux Toy est prêt à en découdre à nouveau:
